鐵道部為解決我國大量開行動車組后的動車檢修問題，相繼在北京，上海，武漢，廣州地區興建了4個動車檢修基地，可承接各類型動車組的日常保養和大修任務等，被稱為世界級動車組“檢修中心”。主要由存車場、運用檢查庫、不落輪鏇庫、洗車庫、轉向架庫、配件解裝庫、油漆庫、檢修庫等廠房以及配套設備設施、線路組成，能夠滿足各型動車組一、二級檢修、臨修、客運整備及存車要求，滿足CRH2型動車組三、四、五級檢修，兼容CRH3型動車組三級修。
    根據現場環境，當動車進入檢修廠房區域內，需要將動車段信息控制中心的數據與要維修動車數據進行互換，因?yàn)閯榆囓壍啦荒茈S意更改，廠區頂部鋪設有上萬伏高壓，加上動車是采取移動的方式，不可能采用有線的方式進行數據傳輸，經過鐵道部有關部門現場勘測后決定采取無線的方式來進行機房和檢修動車內數據的傳輸。

無線系統架構

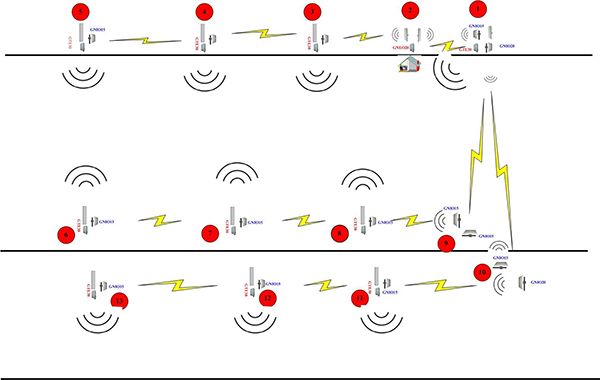

    本方案涉及北京動車段機房和檢修動車內數據的傳輸，采用Skywave的SW8000系列電信級室外無線網橋。系統基于IEEE802.11a/n無線通信協議，工作在5.8GHz頻段，具有較強的抗干擾能力，提供300M的無線傳輸帶寬，是理想的無線數據傳輸?shù)漠a(chǎn)品。具體方案拓?fù)湟娤聢D：

    上述方案中使用GNEO20作為中心點設備，使用90度的扇區天線，與遠端GNIO15點對點連接,通過有線直連的方式連接GTE30覆蓋動車區域（每個設備覆蓋4-5節車廂），遠端的鏈接是通過中繼點GNIO20采用點對兩點的方式連入中心網絡。機房中心通過本地主機，可查看所有點位的數據信息，并且可對各點位進行綜合控制。

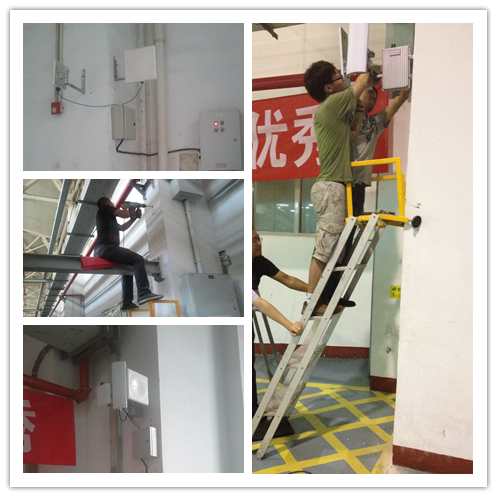

現場施工圖片

功能特點

    傳統的有線傳輸數據方案因其線路鋪設費高、難度之大和施工周期之長、日后維護困難等原因，無法適合北京動車段的需求。而無線傳輸系統采用無線方式組網，方便靈活，施工周期短，無需在軌道兩旁施工布線，不會造成因?yàn)槭┕ざ鴮?dǎo)致阻塞動車運行的情況發生，是一套可靠、高效、低成本的無線傳輸數據解決方案。
無線傳輸系統靈活可變，可隨著城市的不斷發展，方便對現有無線傳輸數據系統進行擴充，無需改變現有網絡，有效降低了工程成本，機房中心工作人員可以更加直觀、全面了解動車的狀況。
