會通煤業，位于甘肅省白銀市境內，以生產原煤、加工、銷售集一體的中小型煤礦企業。隨著企業的快速發展，人員及地面設施擴張的同時，為了加強安全防范建設，減少生產事故的發生，所以需要對礦區進行全方位的24小時實時監控。由于礦區的環境比較復雜，地面設施已經完善，刨溝架線已不可能，所以企業領導經過綜合考慮之后，決定采用目前最先進的數字化無線微波監控系統。
      我們經過現場實際的勘察，為用戶制定了一套全面、準確，最節約成本的方案，總共設計了16個監控點位。包括：廠區大門、油庫、炸藥庫、銷售部、絞車房、機修車間、車庫、家屬院、辦公樓內等。

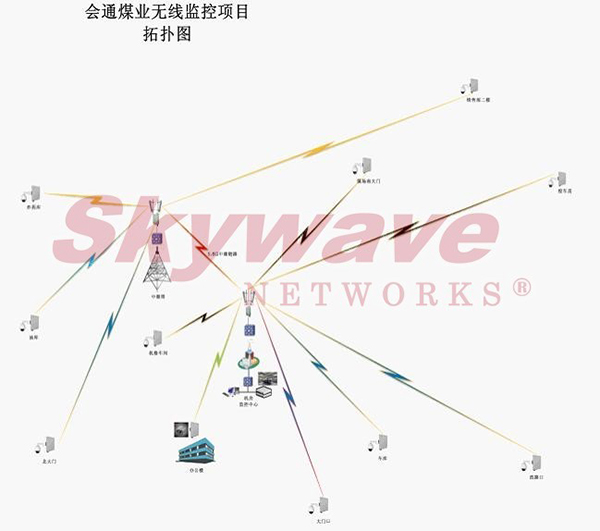

無線視頻監控點位分布圖

      中繼點作為廠區內最高點放置了3臺設備，其中2臺接收前端監控中心所不能收到的4個點，監控中心放置5臺設備，其中4臺設備接收剩下的點位，另一臺接收中繼點傳回的4路圖像，至此監控中心共接收了16路圖像，這16路圖像再通過網線進入監控主機，最終呈現在電視墻上。

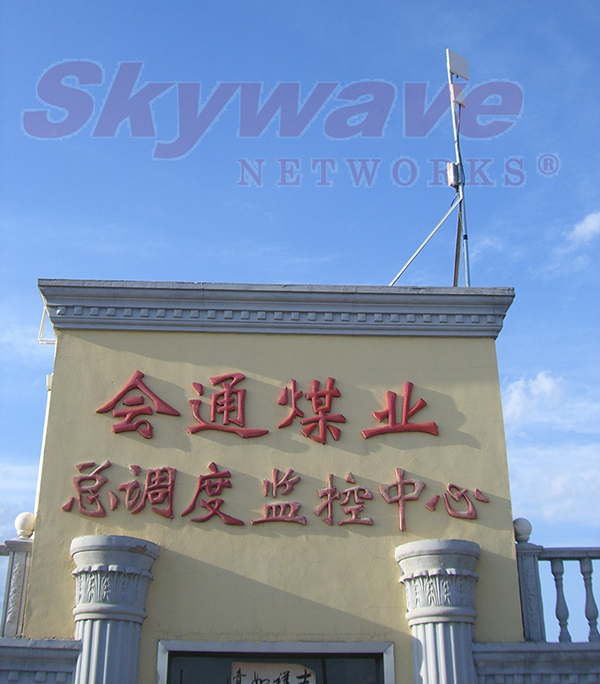

監控中心安裝圖-1

      在方案中，整個系統的無線設備我們選用Skywave SW8000系列無線網橋。SW8000系列無線網橋是一款電信級大功率無線設備，其強大的數據傳輸能力，無線傳輸性能，可以支持復雜的網絡功能，充分滿足客戶的各種需求。產品采用優質鋁合金壓鑄工藝的外殼，完全密封，完全屏蔽，具有全天候使用，防水，防塵，抗振動等出眾的高穩定性特點。

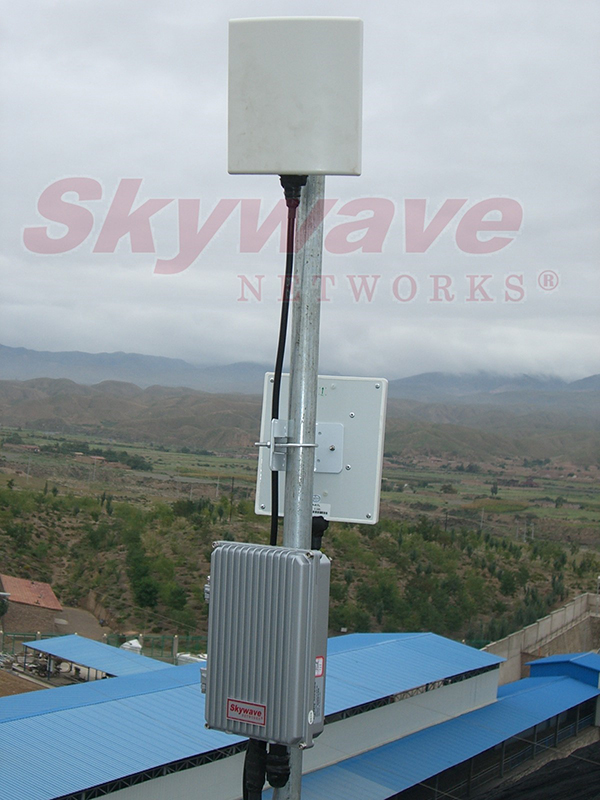

無線網橋安裝圖-1

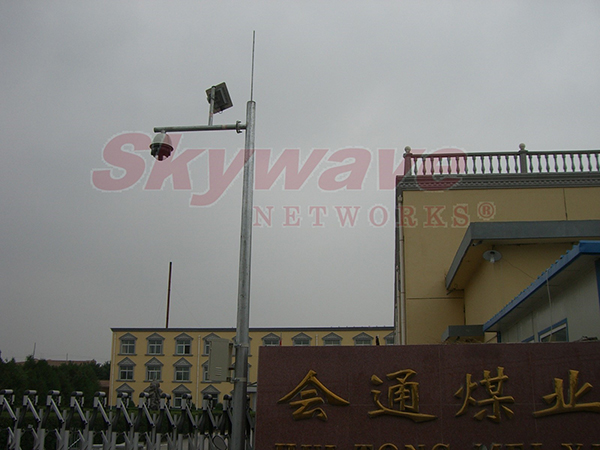

無線網橋安裝圖-2

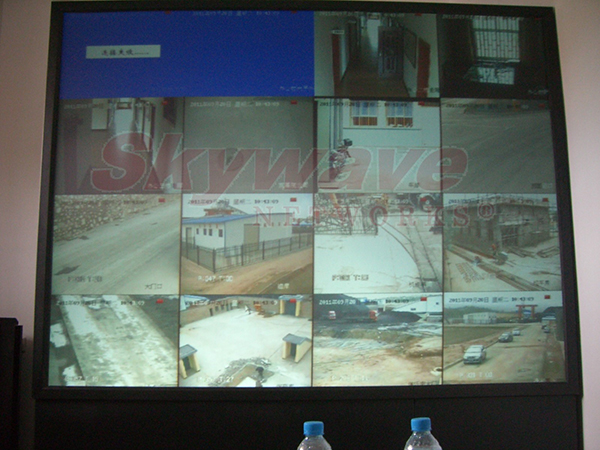

監控中心安裝圖-2
