一、項目背景：

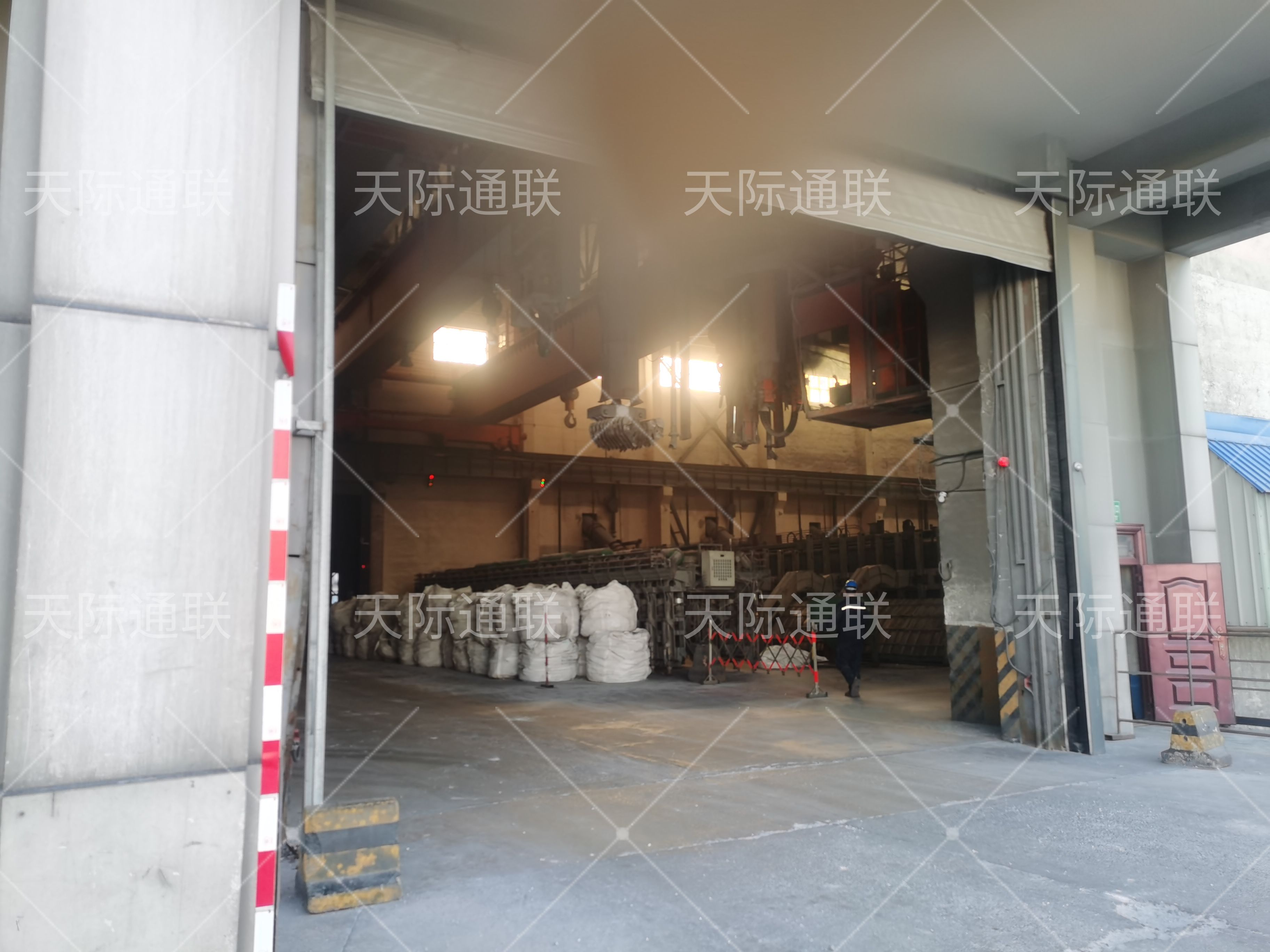

      電解鋁廠希望通過無線傳輸?shù)姆绞秸{(diào)度行車從而提升自動化水平、提高運作效率，因此需要讓主PLC發出的控制信號通過無線傳輸?shù)姆绞絺鬏斀o行車的從PLC進行調度，要求無線傳輸系統具有高可靠性，實時性，零故障率。電解鋁廠電磁干擾非常大，筆記本電腦帶進去都會黑屏，在這種強干擾環境，需要無線傳輸設備具備很強的抗干擾能力。

二、天際通電解鋁多功能行車主從PLC雙路無線熱備方案：

      天際通聯無線網絡雙路熱備方案，具有高帶寬、低時延、穩定移動中傳輸、組網簡單、適合工業通信應用等優勢特點。非常適合完成行車的實時無線數據可靠傳輸。在電解鋁廠部署無線網絡通信系統，不會破壞工廠當前基礎建設，不用架空或地埋線纜，實現快速搭建網絡，高速穩定傳輸數據。

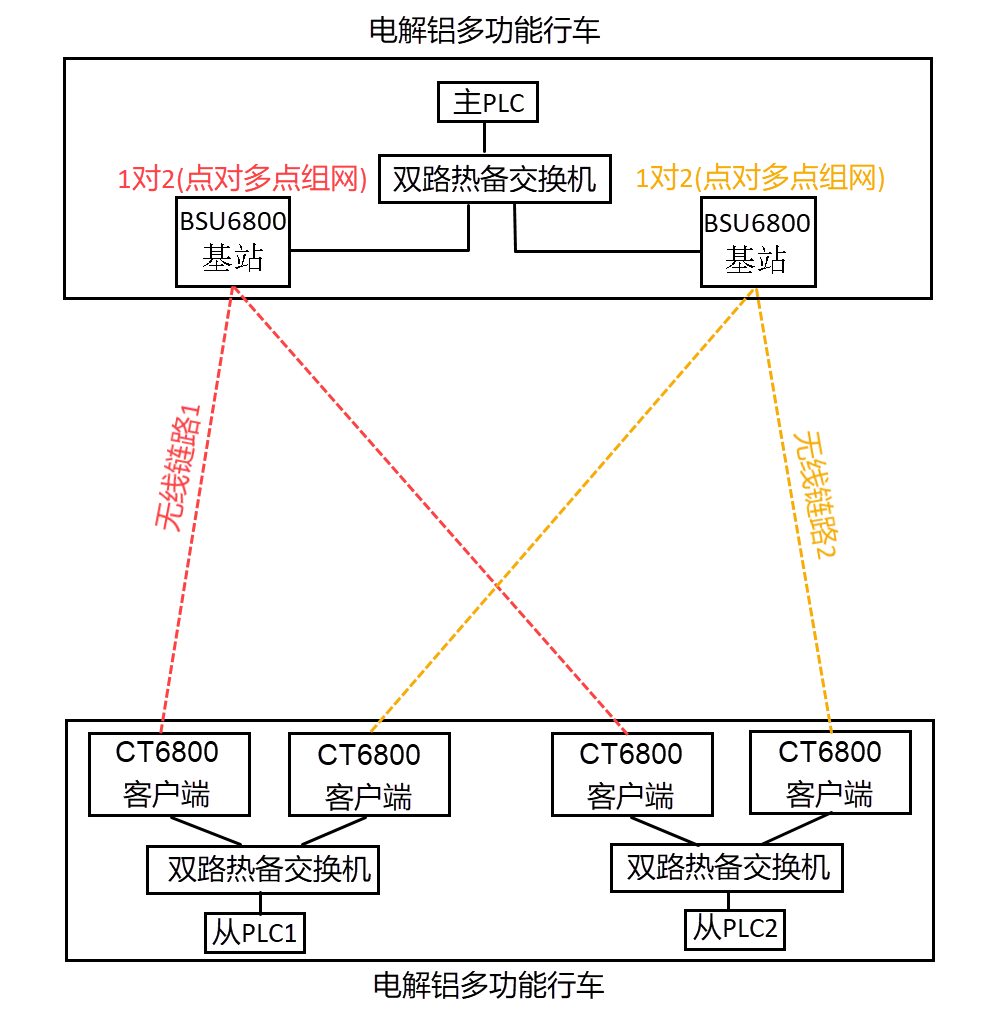

      電解鋁多功能行車的主PLC插到雙路熱備交換機的數據口進行數據傳輸、2臺BSU6800基站插到雙路熱備交換機的2個冗余口進行數據篩選。

      電解鋁多功能行車的從PLC1插到雙路熱備交換機的數據口進行數據傳輸、2臺CT6800客戶端插到雙路熱備交換機的2個冗余口進行數據篩選。

      電解鋁多功能行車的從PLC2插到雙路熱備交換機的數據口進行數據傳輸、2臺CT6800客戶端插到雙路熱備交換機的2個冗余口進行數據篩選。

      行車的2臺BSU6800基站和4臺CT6800客戶端建立2套1對2無線組網；主PLC發送數據經過雙路熱備交換機到2套BUS6800基站，通過無線傳輸，到CT6800客戶端，CT6800客戶端的數據通過網線進到雙路熱備交換機的冗余口進行數據篩選，最終通過雙路熱備交換機的數據口傳輸給從PLC，至此主PLC可通過無線的方式控制從PLC。
       基站設備采用千兆11AC協議，物理速率最高可達867Mbps，客戶端亦采用同等配置的鑄鋁外殼IP68防護等級抗強電磁干擾環境的設備，工作溫度可達-50°到80°，確保在電解鋁廠這種復雜電磁環境及高溫條件下的設備的穩定性。
三、設備安裝：

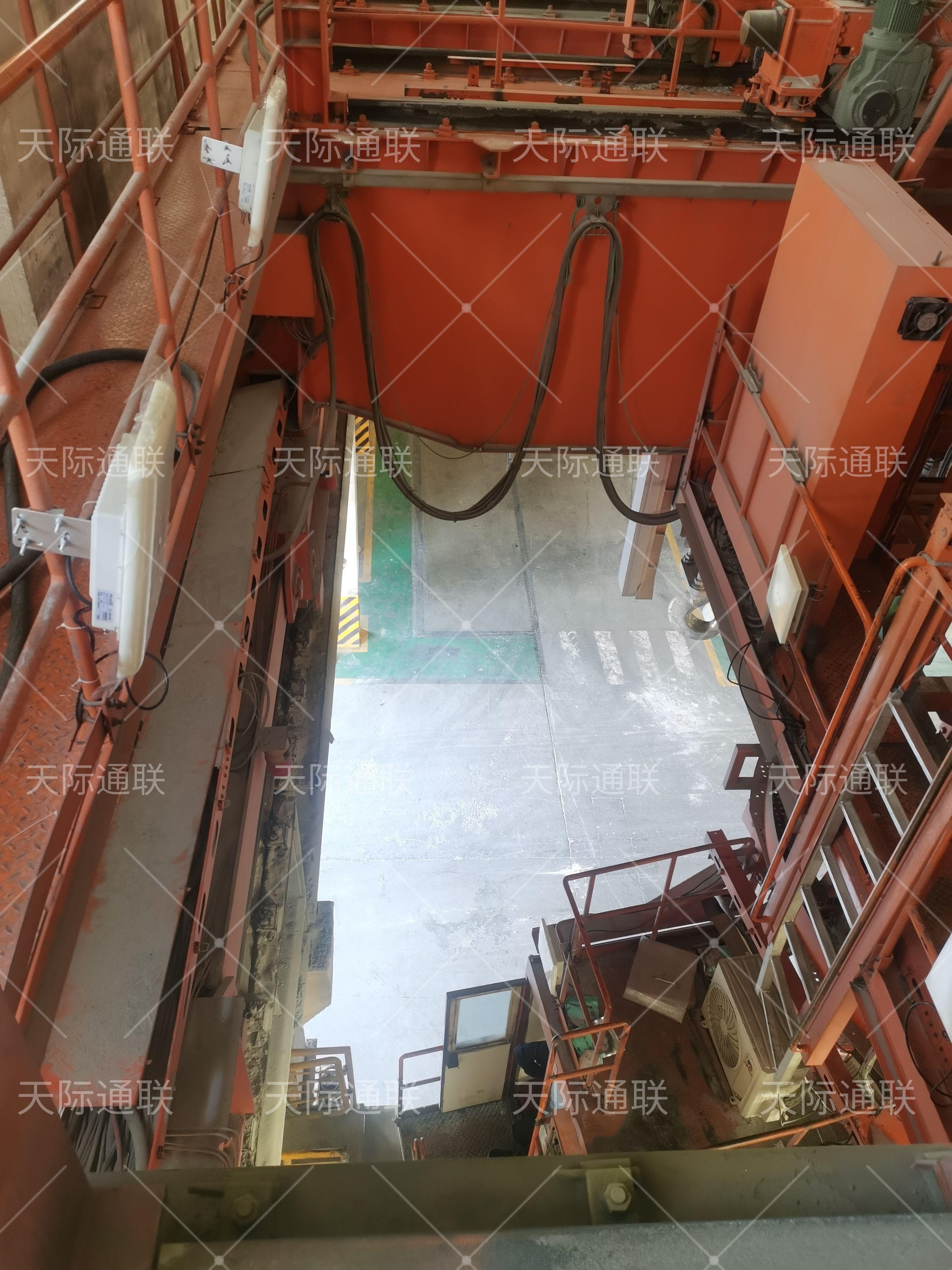

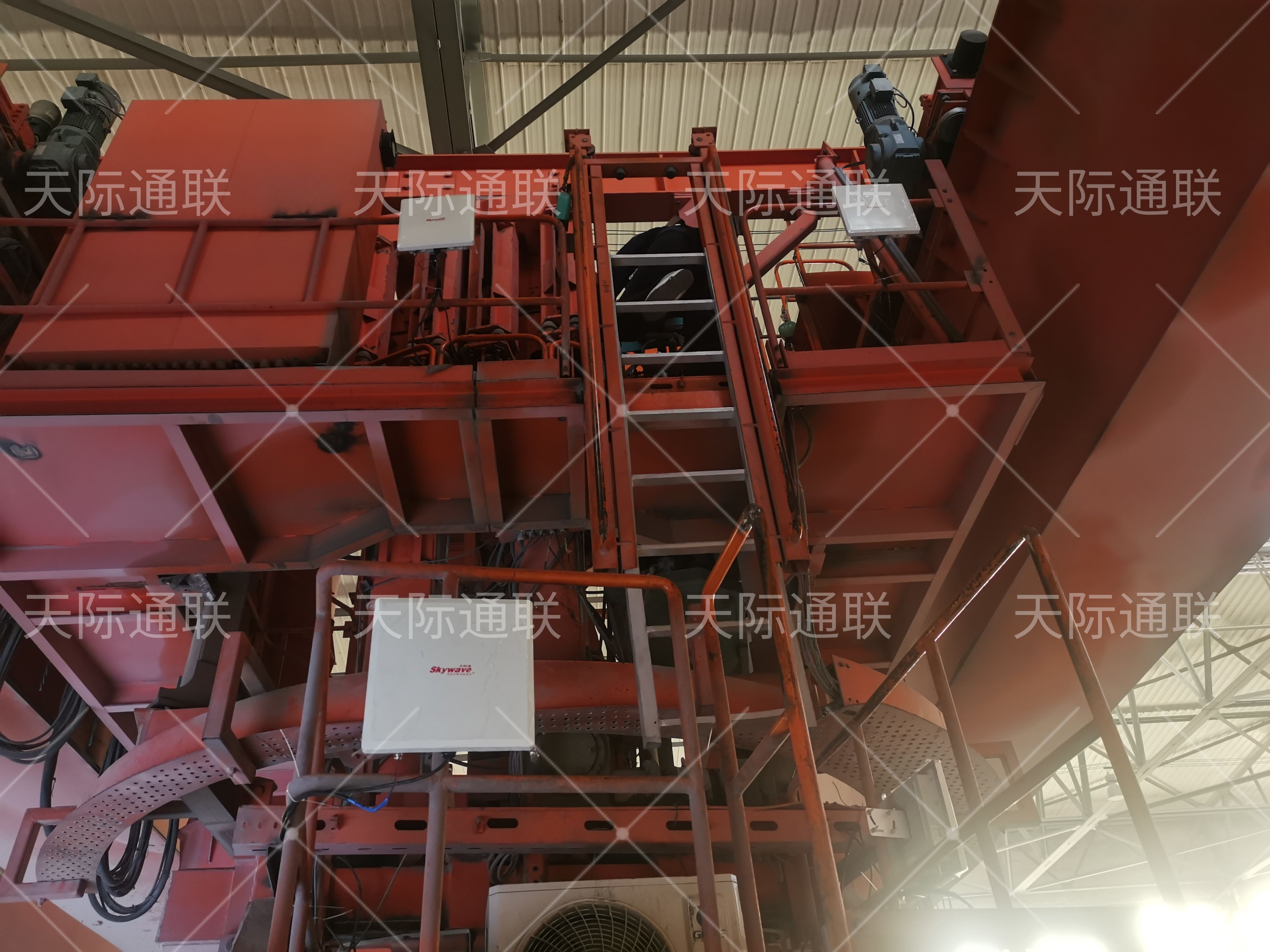

      考慮行車是相對移動的，此次傳輸設備，均采用天線一體化的定向設備，設備傳輸距離最遠可達3KM以上。行車端，設備固定方向均朝向行車一側，安裝要求和行車同等高度最為理想，所有設備支持抱箍安裝，安裝支架固定孔徑在40-50MM之間。用于無線傳輸?shù)脑O(shè)備，間隔一定距離安裝（建議2個設備錯開1米以上的距離），確保設備之間的干擾，降低到最低。
      其它細節，可結合現場環境，做靈活調整，諸如接收基站，可以裝在同一側，減少走線難度，包括選擇與電控柜最近的距離，都可以根據現場環境，做靈活調整。
