一、項目背景

      極端的風雪天氣導致輸電線路絕緣子污閃、風偏閃絡、導線舞動、覆冰等現象時有發生，往往會引起線路跳閘、電弧燒傷，金具、絕緣子損壞，導線斷股，桿塔倒塌等事故，造成巨大的經濟損失；鳥類棲息、農機誤碰都會對輸電線路造成安全隱患。天際通聯無線傳輸系統可助力鐵塔輸電線路在線監測技術，逐步取代傳統的人工巡檢，加強對輸電線路的實時監測，充分掌握線路運行狀態和氣象條件，將污閃、覆冰、微風振動以及設備自身故障等事故消除在萌芽狀態。

二、項目描述

      電廠管轄的2條220KV線路在管理期間受到天氣、人為、環境等多重影響，直接或間接影響了線路的安全運行。2條輸電線路全長31.6km，69基鐵塔，由于沿途跨越煤礦采空區、高速公路、鐵路、林地、河流、廠區、村莊，巡檢的外線組人員需要多日才能巡檢一條線路，線路某節點出現問題，不能第一時間發現并處理，且線路一大部分在野外，巡檢人員有些部位無法到達近前，再加上部分巡檢人員懈怠，導致有些隱患不能及時發現，形成了事故隱患。

      因此，電廠在輸電線路的69基輸電鐵塔部署攝像頭；增設天氣、傾斜、污穢、沉降、故障定位等傳感器。由于現場環境復雜不具備有線傳輸?shù)臈l件，現需要將這些鐵塔的視頻圖像、傳感器數據，通過無線傳輸?shù)姆绞?4小時不間斷回傳指揮中心，實現統一管理，提前發現事故隱患及時處理，從而解決輸電線路巡視范圍廣、巡視效率低的問題。

三、項目難點

      1、輸電線路總距離長，中間鐵塔數量多，需要級聯的跳數多，需要無線傳輸設備帶寬足夠高。
      2、所有檢測設備都是太陽能供電，需要無線傳輸設備功耗越低越好。
      3、超高電壓下會產生強磁環境和靜電，對無線傳輸設備抗電磁干擾能力要求高，且需具備防靜電功能。
      4、鐵塔高，安裝不方便，需要無線傳輸設備體積小，便于施工人員攜帶和安裝。
      5、使用區域幅員遼闊，各種氣候都有，需要無線傳輸設備具有寬溫工作能力。
      6、輸電線路很多是在野外，一旦出故障維修非常麻煩，對無線傳輸設備穩定性有極高要求。

四、天際通聯解決方案

      天際通聯技術人員通過現場實勘打點，記錄了鐵塔點位的經緯度坐標，后采用專業地圖仿真工具進行無線鏈路的方案設計，通過模擬安裝點位、安裝高度、菲尼爾區、鏈路信號質量，來模擬真實環境下無線鏈路的可行性，再加上實地看點，設計出了無遮擋、高可靠的無線鏈路傳輸方案：

      指揮室作為所有鐵塔視頻和數據回傳的中心；線路的中間鐵塔作為接收前端鐵塔視頻和數據的分中心；指揮室中心和線路中間鐵塔分中心采用點對點（PTP）的方式進行組網，根據路徑上的遮擋情況選擇是否加中繼。線路中間鐵塔分中心采用點對多點組網（PTMP）的方式1對多接收前端鐵塔回傳的視頻和數據。

      指揮中心部署高帶寬點對點接收網橋，負責接收線路中部鐵塔分中心發射網橋回傳的數據；線路中部分中心鐵塔部署接收基站負責接收前端鐵塔發射網橋回傳的數據、線路中部分中心鐵塔再部署1臺發射網橋負責往指揮中心回傳接收到的前端視頻和數據；前端鐵塔部署發射網橋負責回傳自身所在鐵塔采集到的的視頻和數據，發射網橋和攝像頭、傳感器都匯聚在同一個塔身的交換機。

五、方案優勢

     在線監測無線通信系統的特點是使用頻率高、數據量大，容易受網絡因素影響。無線通信系統是視頻監控網絡建設的信息基礎設施，無線通信系統的設計關系到整個平臺功能是否能夠有效發揮和呈現，決定整體系統能否正常運行。
      構建在線監測無線通信必須要有可靠的無線通信系統，本方案采用天際通聯固定點無線通信解決方案，相比于傳統無線網橋方式為核心的解決方案，本方案具有穩定可靠、高帶寬、寬溫工作、遠距離、抗干擾、雙重加密安全性高、通信組網靈活、安裝部署簡便等優勢，可以有效實現建網簡單易行、全天候工作、運行維護容易、項目成本低、通信速率高、不產生流量費用、可靠性好、安全性高、便于系統升級拓展等一系列優點。一次建設，一次投入，一勞永逸。
1、超高無線吞吐量
      天際通聯無線通信符合802.11ac標準，提供高達867M速率，以及具備MIMO技術，智能天線技術；Beamforming技術等，實際吞吐量高。
2、超遠距離無線傳輸
     天際通聯無線通信設備搭配外接天線，傳輸距離可達200公里，可靈活選配各類天線。輸出功率最大支持500mW。
3、極端穩定
      無線基站金屬鑄鋁外殼，IP-68防護等級；零下50°～80°運行；工作濕度，0％～100％；平均無故障大于100000小時；
4、維護簡單
      獨家“一鍵還原”專利技術，按一下即可；無需專業技術，傻瓜式排障；
5、功耗低，適合野外：
      最大功耗十瓦（W），實際功耗5-8瓦，可大大節省電能消耗，增長電池和整體系統的工作時間。
6、安裝簡單
      無線網絡設備天線一體化便于安裝、無線網橋采用逐點安裝方式，無需挖溝布線，施工量最低。

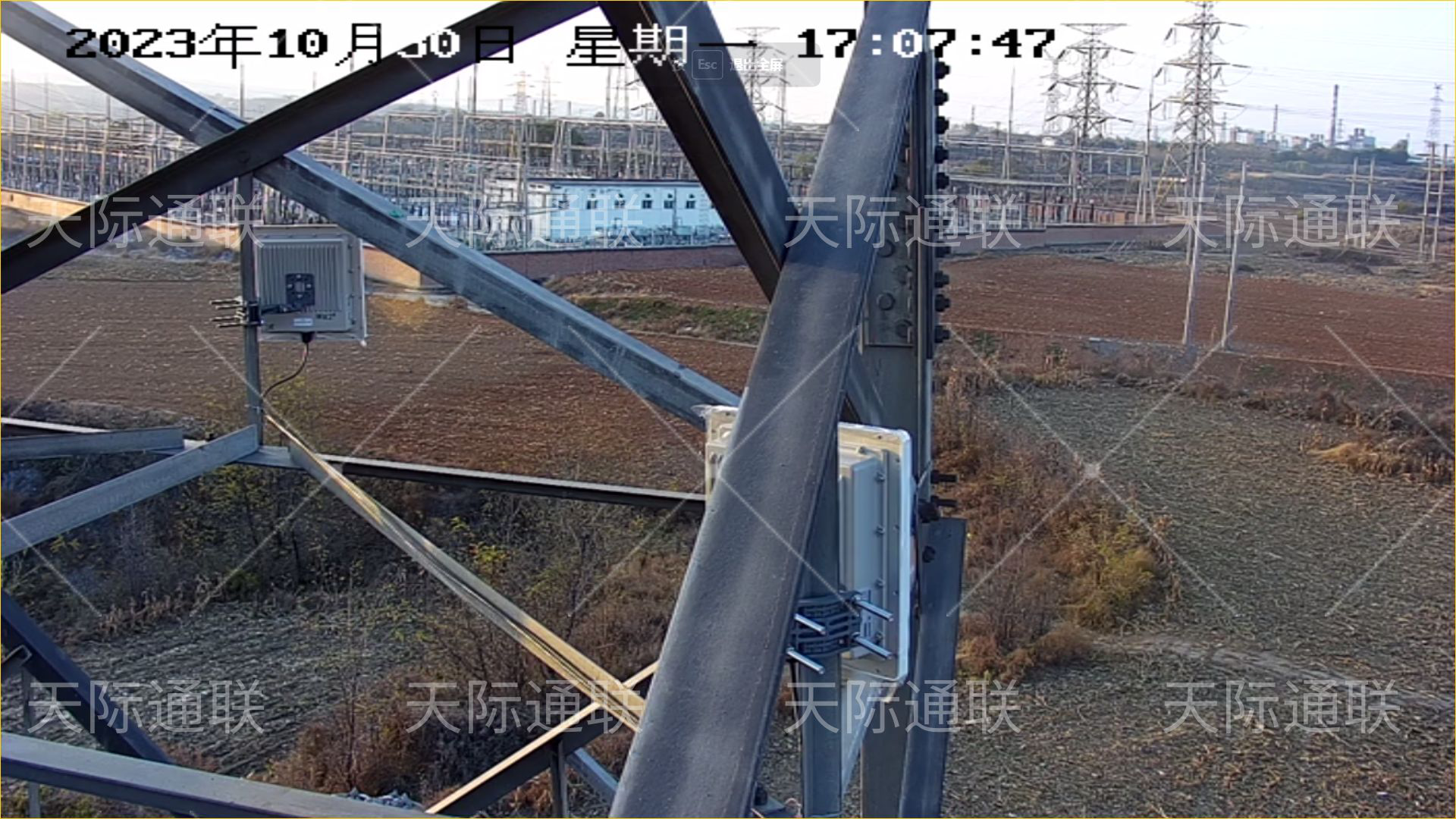

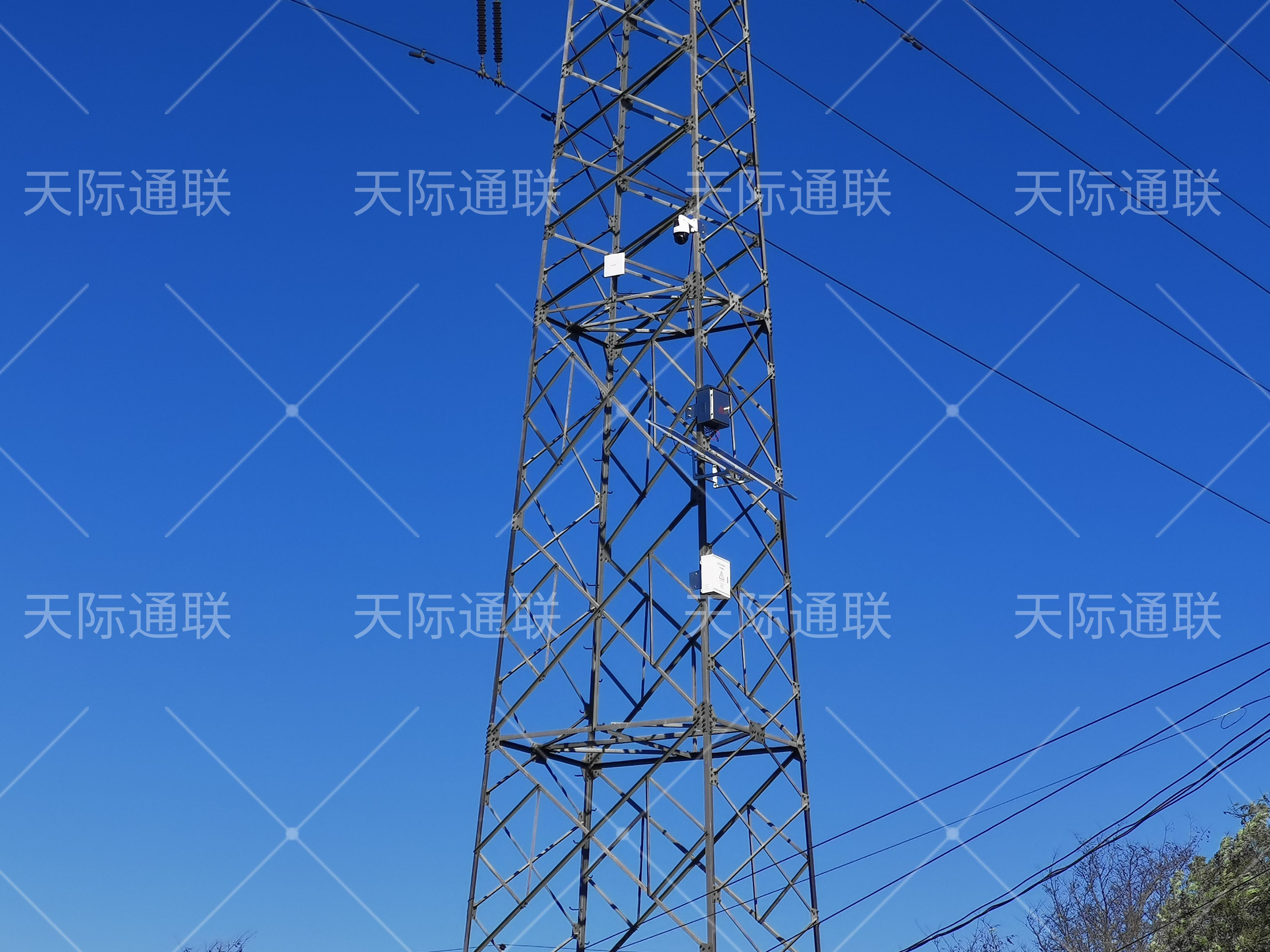

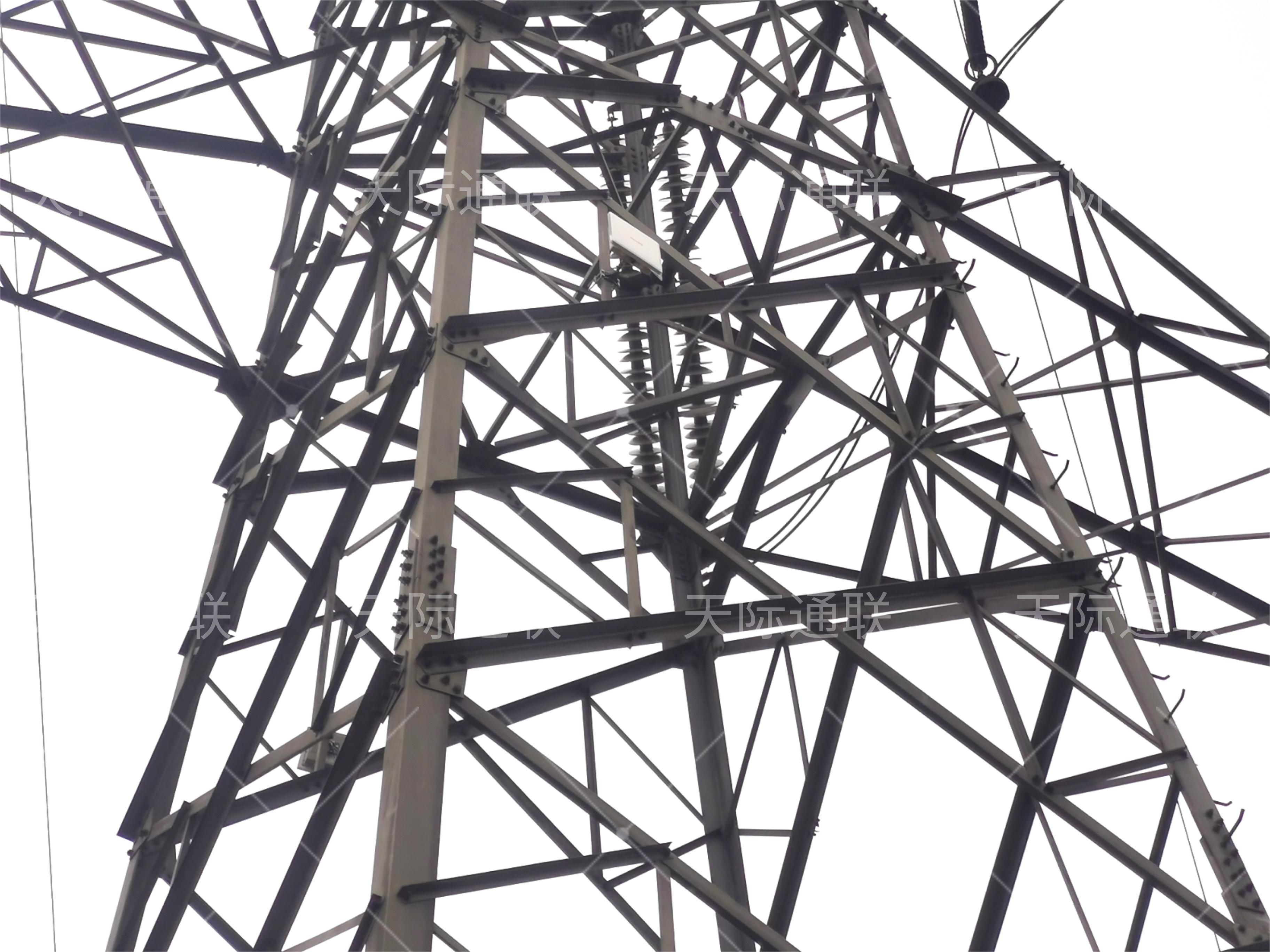

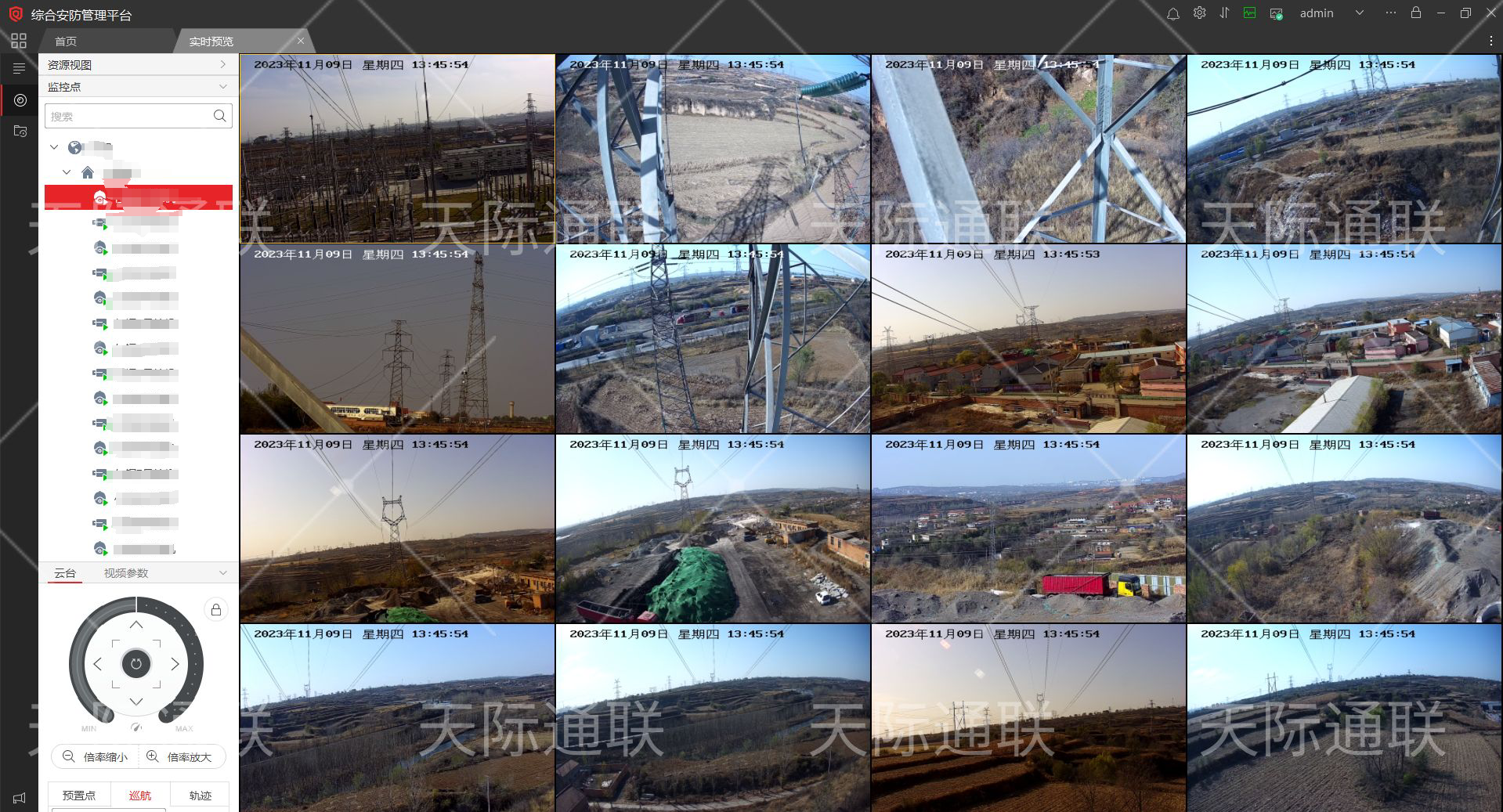

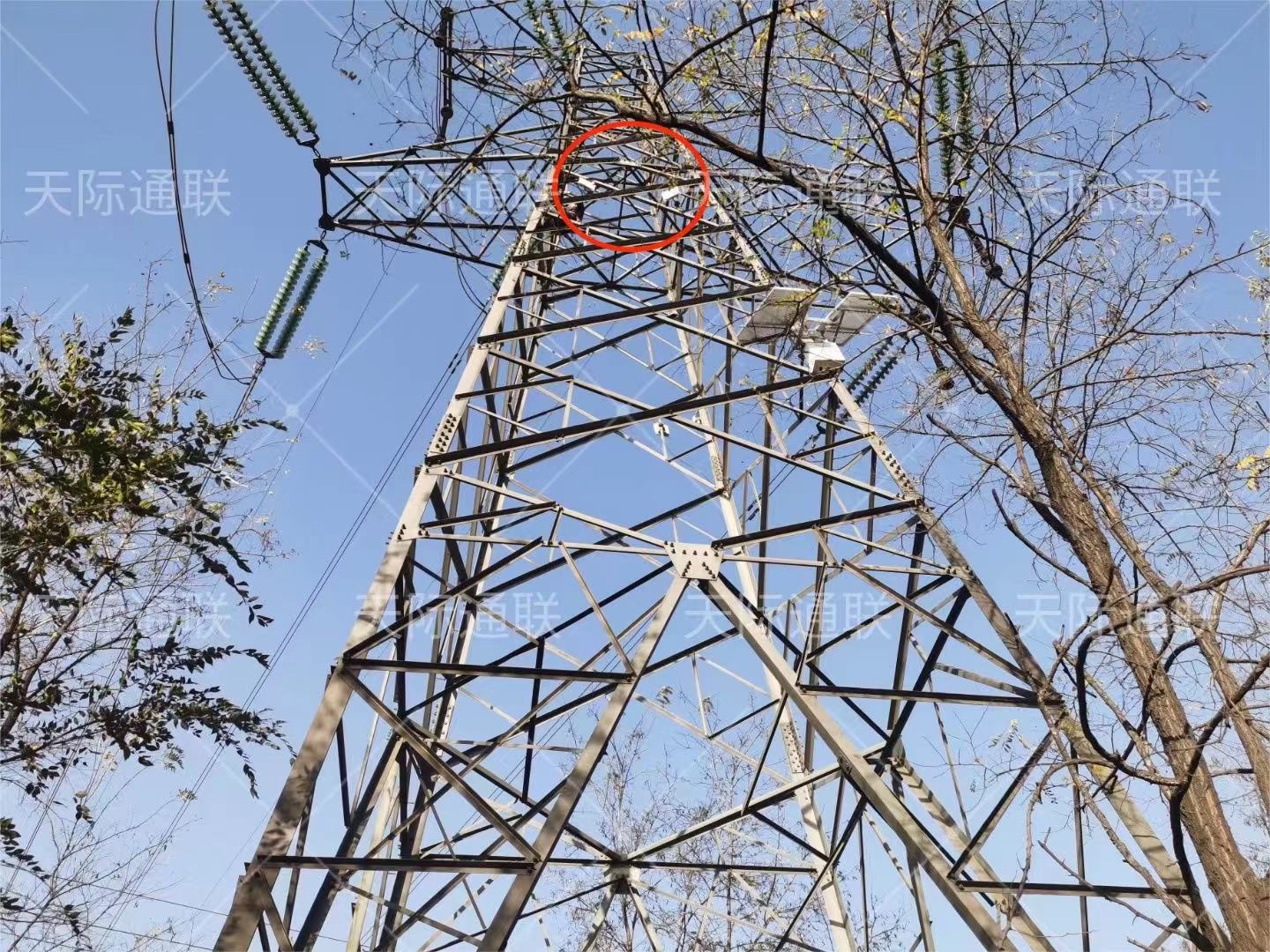

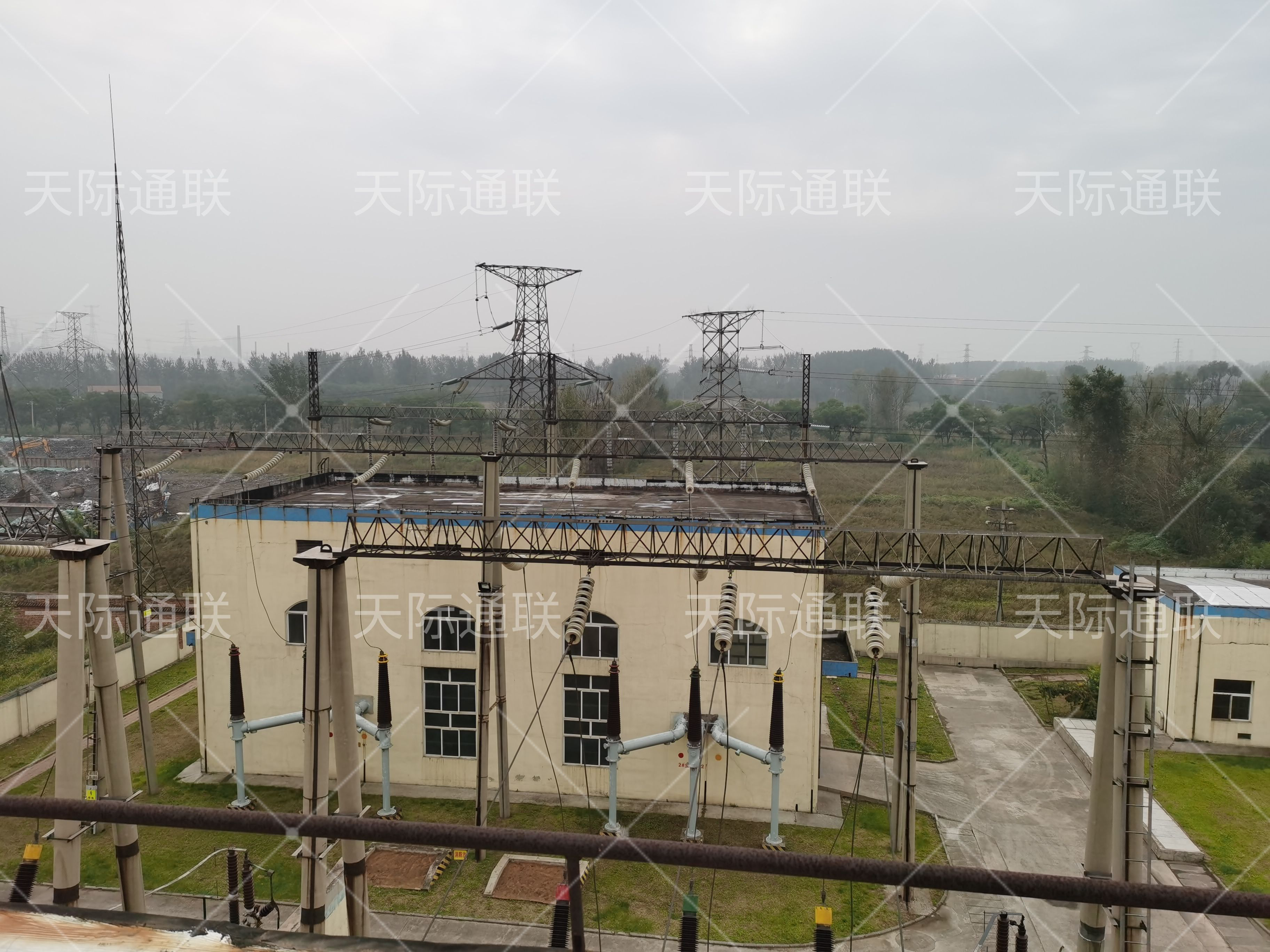

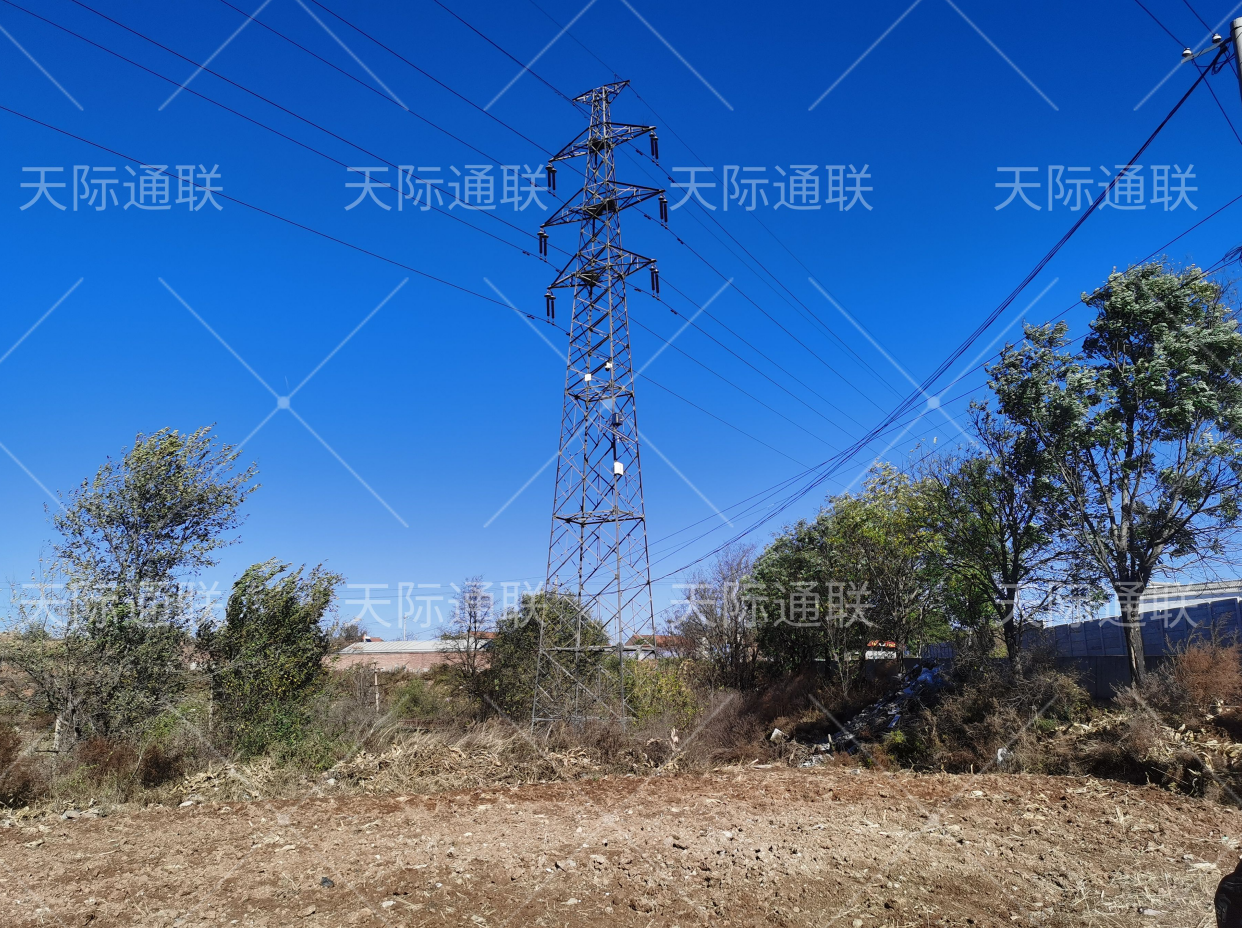

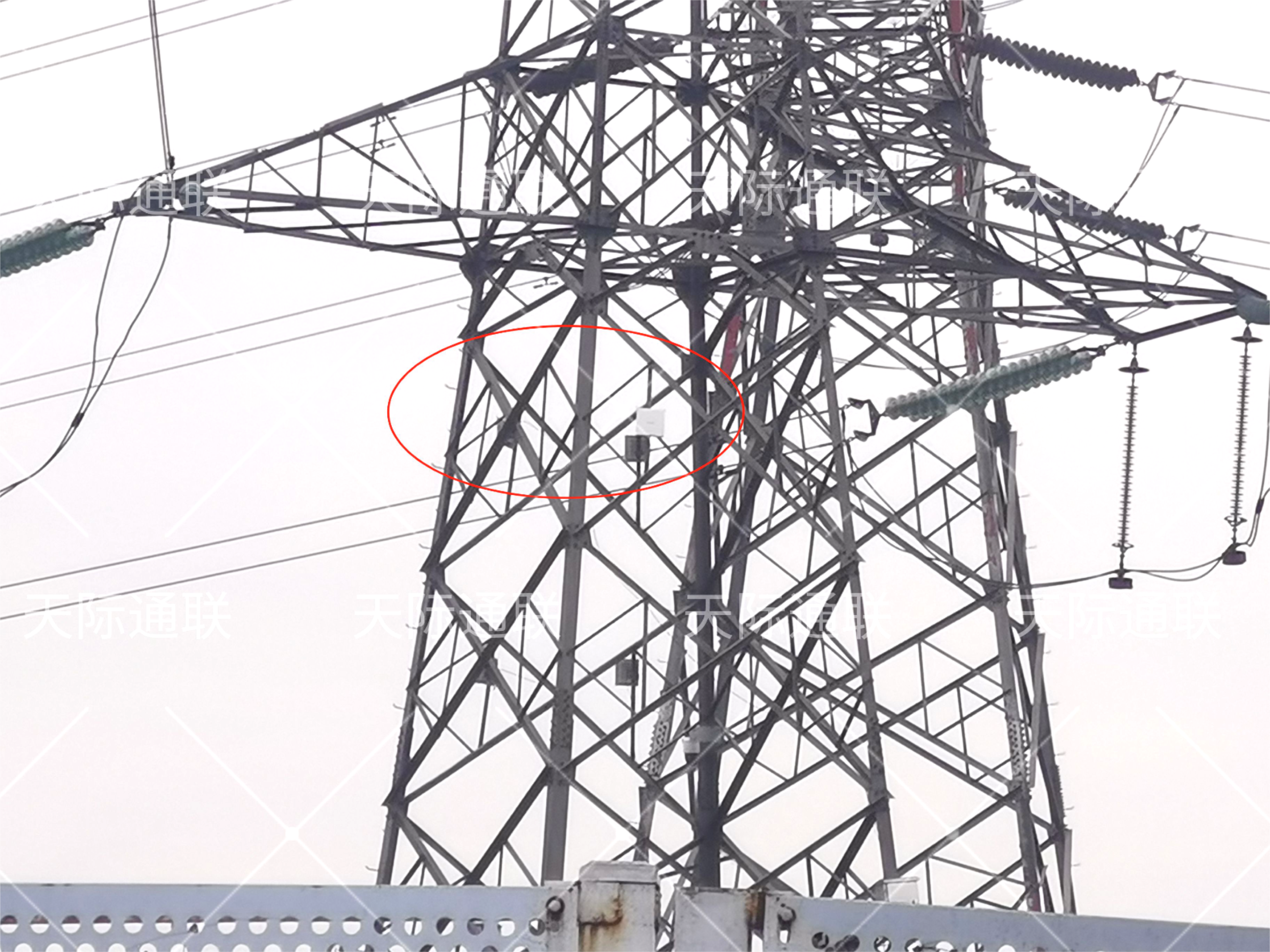

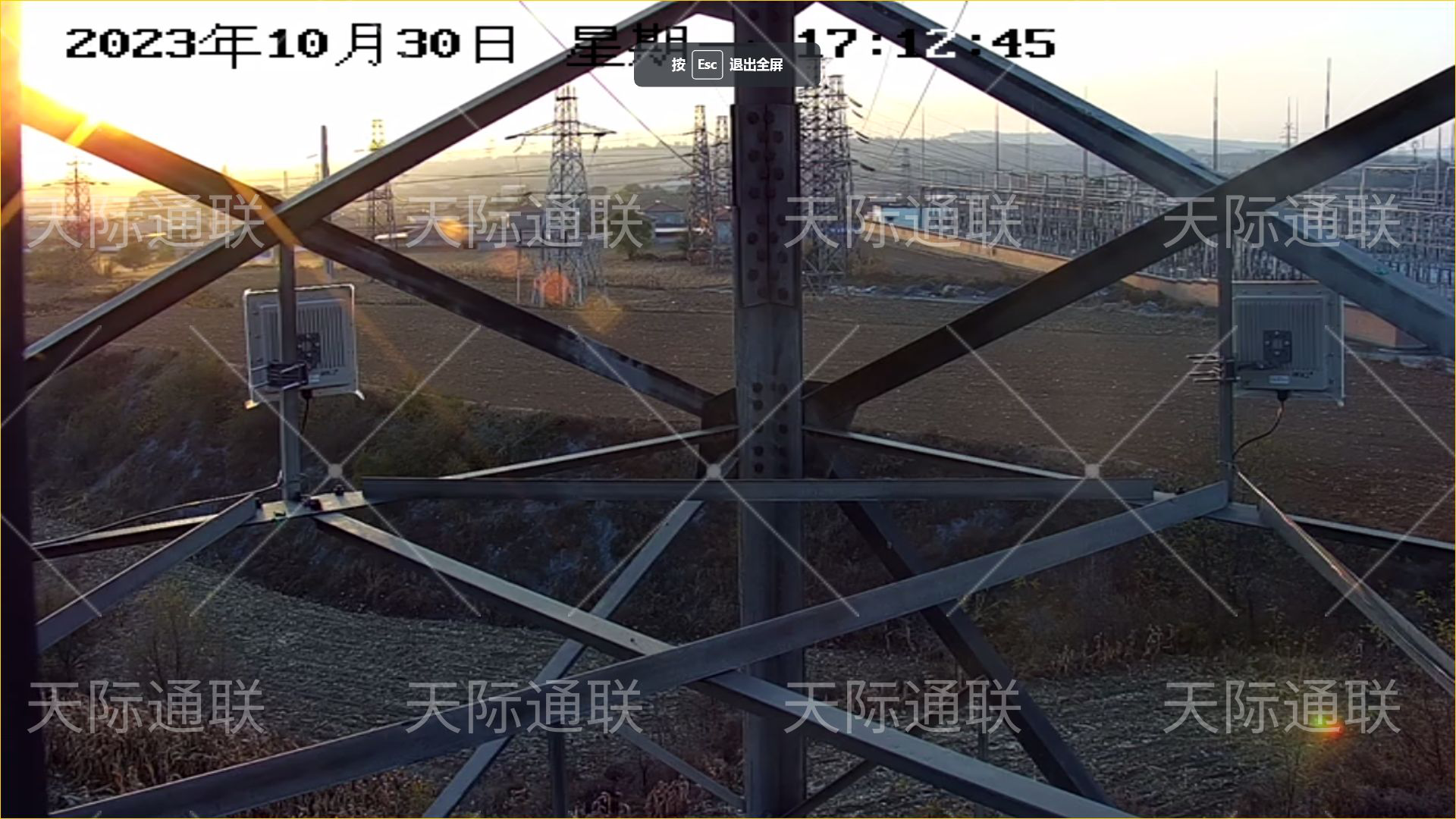

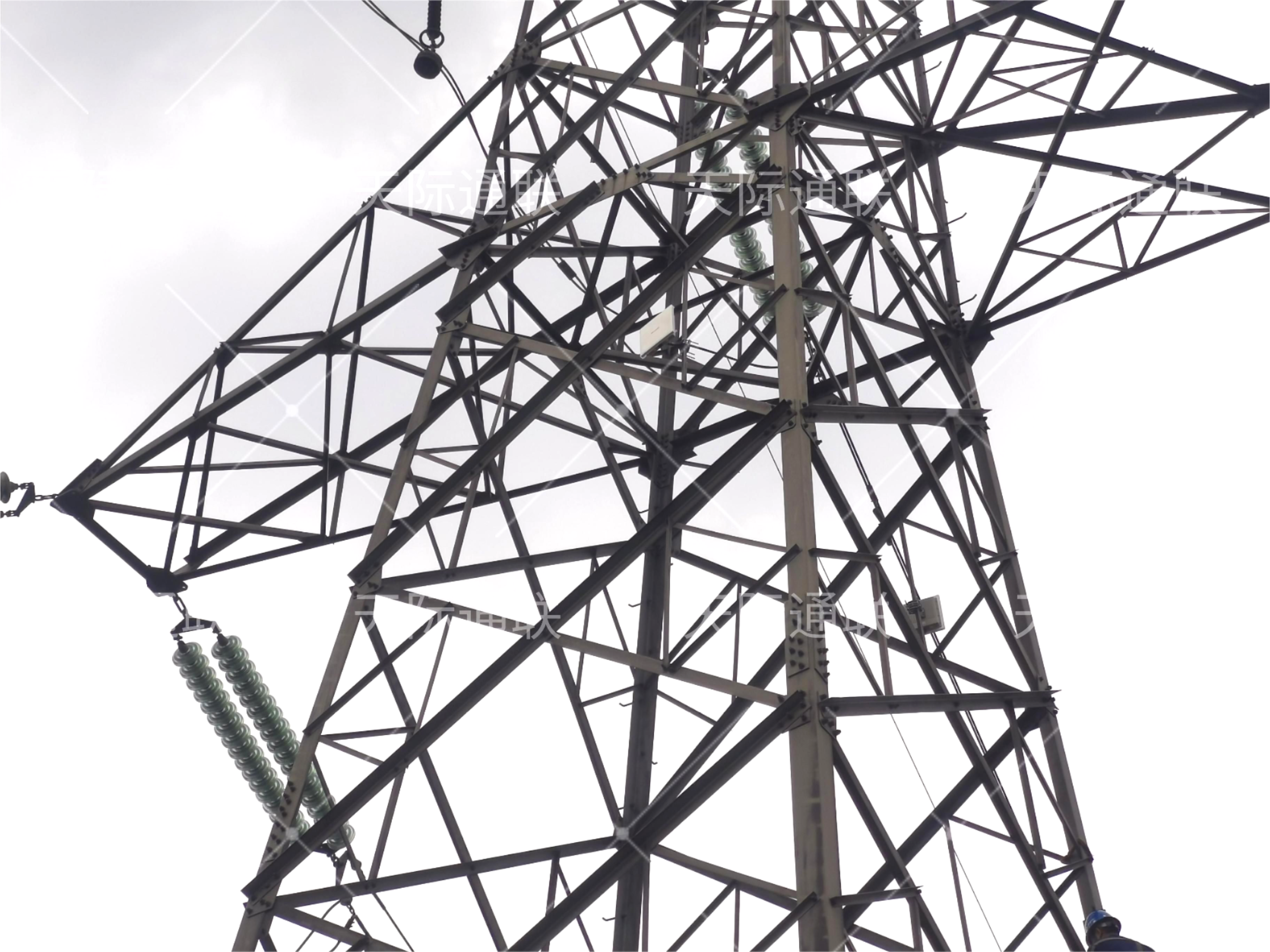

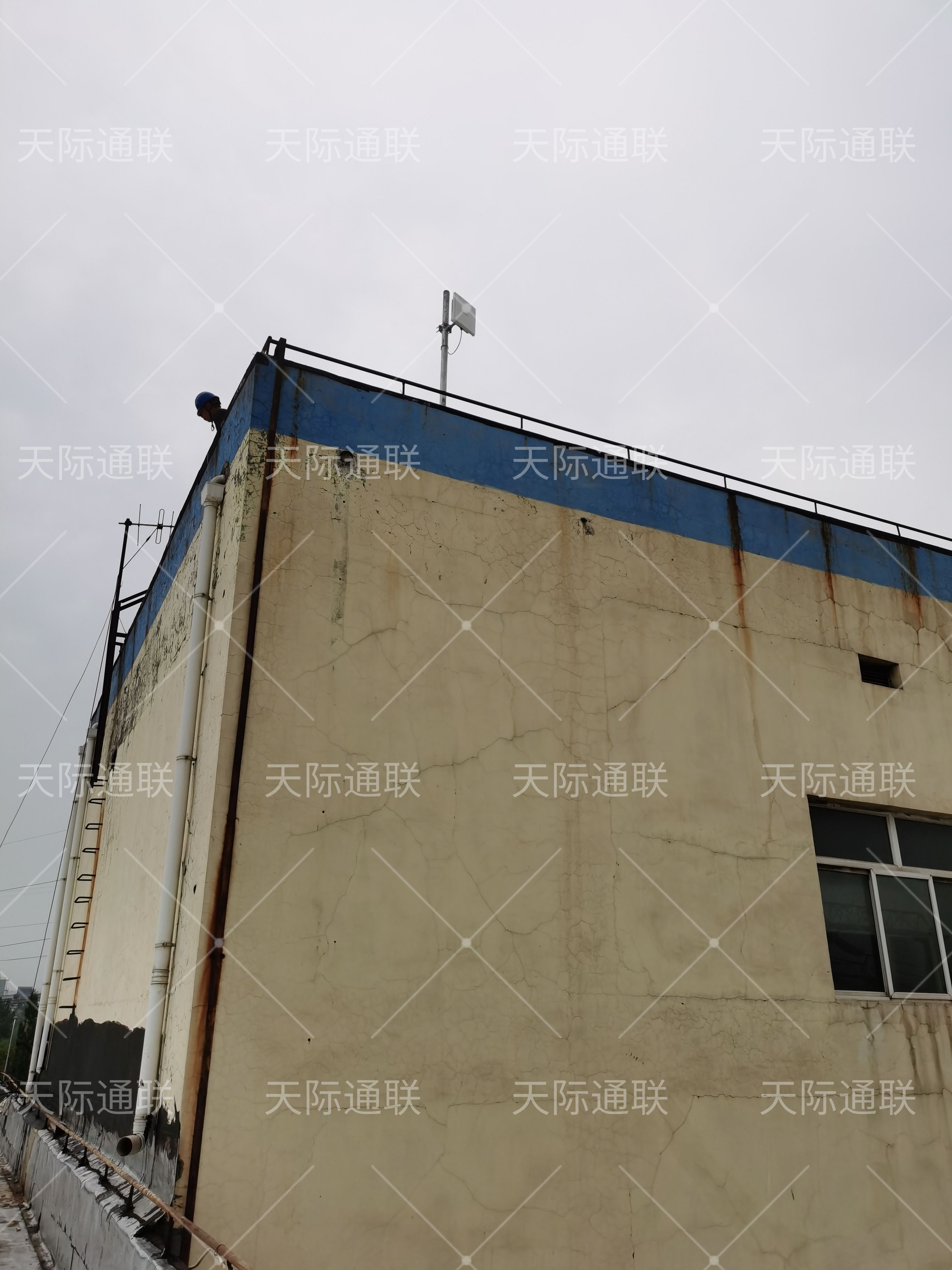

項目照片：
