一、項目背景

      松山林區位于內蒙古赤峰市南部，地處松遼平原、內蒙古高原的中間地帶，總觀地貌屬山地丘陵，林區主要分布興安落葉松、油松，伴生東北白樺、蒙古櫟等喬木，在調節氣候、涵養水源、裝扮山川大地、維護生物多樣性等方面，發揮著主導作用。此次項目，主要針對松山林區的防火監控建設項目，項目共規劃建設防火監控點位10處，現場地形復雜，間隔距離遠（58km），高海拔帶來的氣溫落差，以及多山區的環境，都為項目的建設帶來了巨大的挑戰。

二、項目難點：

      1、環境復雜：現場剛下過雪，路滑，夜間零下30°，且山巒起伏，樹木茂密，四季溫差大，監控點位多處于低洼地勢，前期欠缺規劃，最終如何實現統一接入，為項目帶來了很大的挑戰。

      2、傳輸距離遠：此次傳輸距離最近點位，直線距離9.2km，大多數視頻點位傳輸距離在15-25km以上，其中較遠一跳，直線距離58KM。

      3、帶寬要求高：此次項目采用的防火設備，清晰度高，單個前端熱成像設備以及防盜攝像機，合計帶寬要求在20M以上，其中一條主干鏈路，直線距離58KM，且需要承載16路熱成像視頻，帶寬要求必須穩定達到320M以上；另一個監控點需要經過6跳回傳到光纖節點。

      4、安裝難度高：現場多為山區，防火道路年久失修，設備運輸難度高，有些地區缺乏必要的通訊設施和電力供應，使得安裝過程中的技術支持和電源供應也成為問題，設備在運輸過程中遇到大雪天氣，進一步增加了運輸難度和風險。

三、天際通聯解決方案

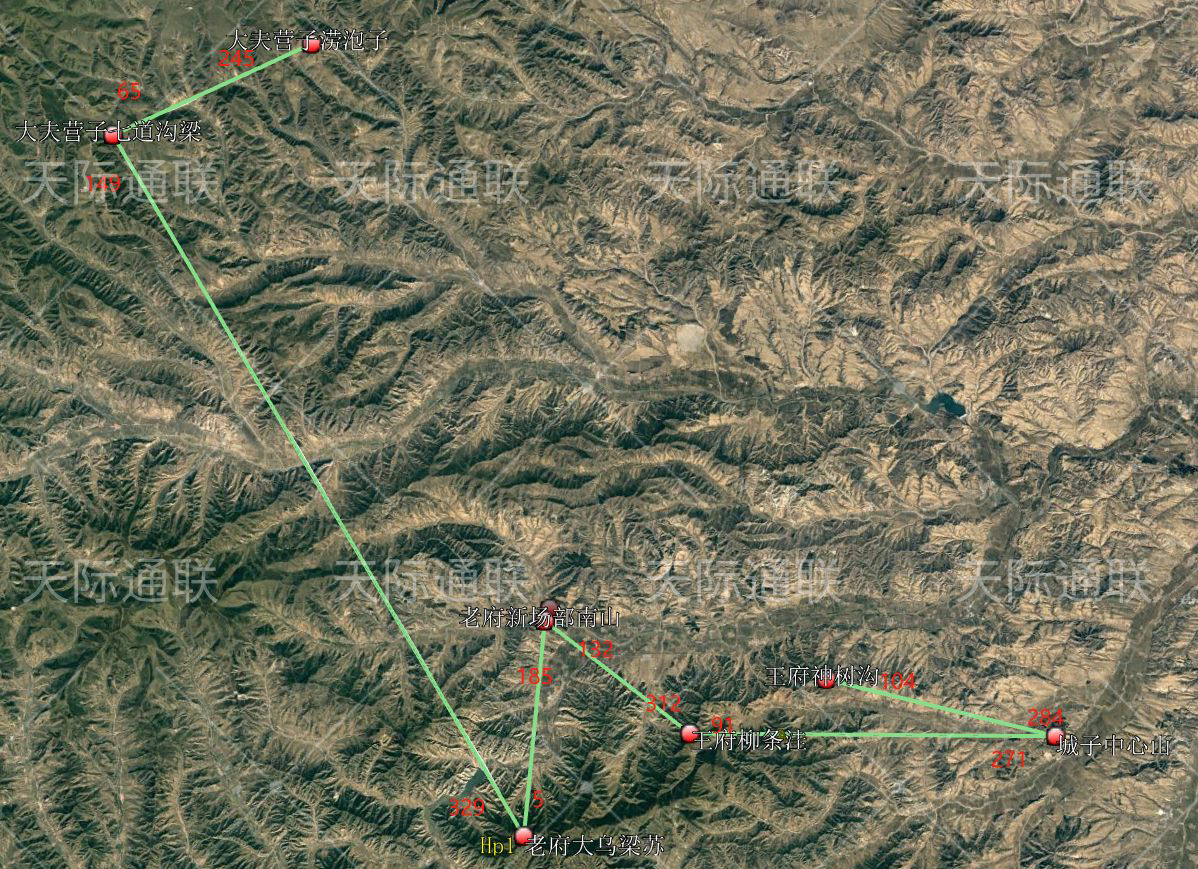

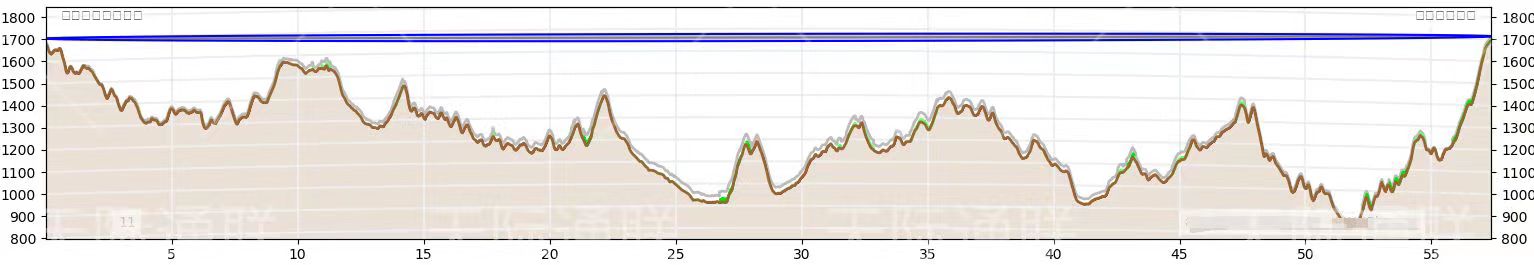

      天際通聯技術人員通過監控點經緯度坐標，采用專業地圖仿真工具進行無線鏈路的方案設計，通過模擬安裝點位、安裝高度、菲尼爾區、鏈路信號質量，來模擬真實環境下無線鏈路的可行性，設計出無遮擋、高可靠的無線鏈路方案圖。直線距離58km的2個監控點，部署天際通聯分體微波網橋+拋物面天線實現遠距離傳輸。天際通聯技術人員還算出了各各點位的微波發射方位角，標記在鏈路圖和設備標簽上，方便師傅安裝設備時對方向調角度。

      在各個監控點塔架或桿架上安裝無線通信網橋，通過無線網橋?qū)⒍嗦芬曨l數據，以及其它音頻、控制數據雙向傳輸。采用點對點（PTP）、多跳中繼無線組網方式，將各個監控點、中繼點的數據集中傳輸，可以傳輸至監控中心統一監控，也可以傳輸至運營商基站，通過運營商網絡連接到監控中心。

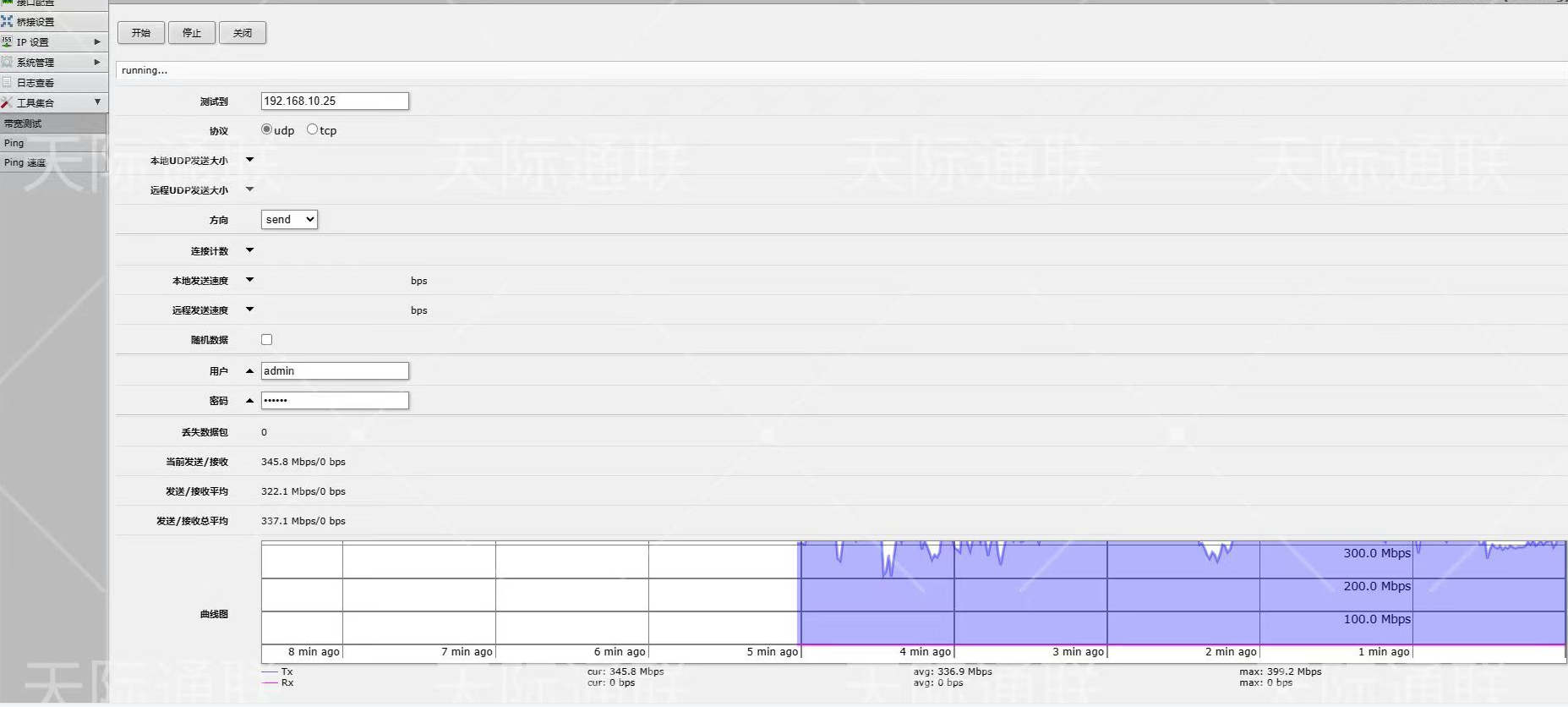

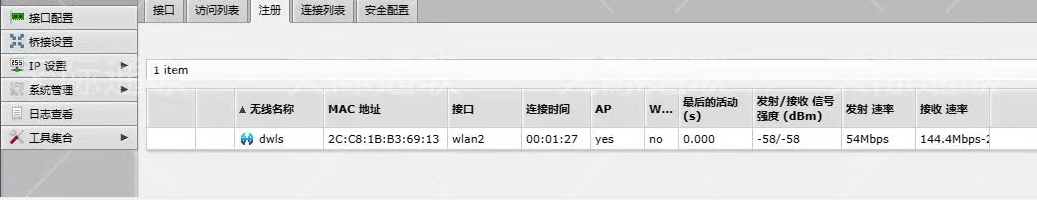

大夫營子七道溝梁——老府大烏梁蘇直線距離58km、信號強度-58、帶寬測試350兆

四、方案優勢：

      森林防火無線通信系統的特點是使用頻率高、數據量大，容易受環境因素影響。無線通信系統是視頻監控網絡建設的信息基礎設施，無線通信系統的設計關系到整個平臺功能是否能夠有效發揮和呈現，決定整體系統能否正常運行。

      構建森林防火無線通信必須要有可靠的無線通信系統，本方案采用天際通聯固定點無線通信解決方案，相比于傳統無線網橋方式為核心的解決方案，本方案具有穩定可靠、高帶寬、寬溫工作、遠距離、抗干擾、雙重加密安全性高、通信組網靈活、安裝部署簡便等優勢，可以有效實現建網簡單易行、全天候工作、運行維護容易、項目成本低、通信速率高、不產生流量費用、可靠性好、安全性高、便于系統升級拓展等一系列優點。一次建設，一次投入，一勞永逸。

1、超高無線吞吐量
      天際通聯無線通信符合802.11ac標準，提供高達867M速率，以及具備MIMO技術，智能天線技術；Beamforming技術等，實際吞吐量高。
2、超遠距離無線傳輸
     天際通聯無線通信設備搭配外接天線，傳輸距離可達200公里，可靈活選配各類天線。輸出功率最大支持500mW。
3、極端穩定
      無線基站金屬鑄鋁外殼，IP-68防護等級；零下50°～80°運行；工作濕度，0％～100％；平均無故障大于100000小時；
4、維護簡單
      獨家“一鍵還原”專利技術，按一下即可；無需專業技術，傻瓜式排障；
5、功耗低，適合野外：
      最大功耗十瓦（W），實際功耗5-8瓦，可大大節省電能消耗，增長電池和整體系統的工作時間。
6、安裝簡單
      支持抱桿安裝、無線網橋采用逐點安裝方式，無需挖溝布線，施工量最低。

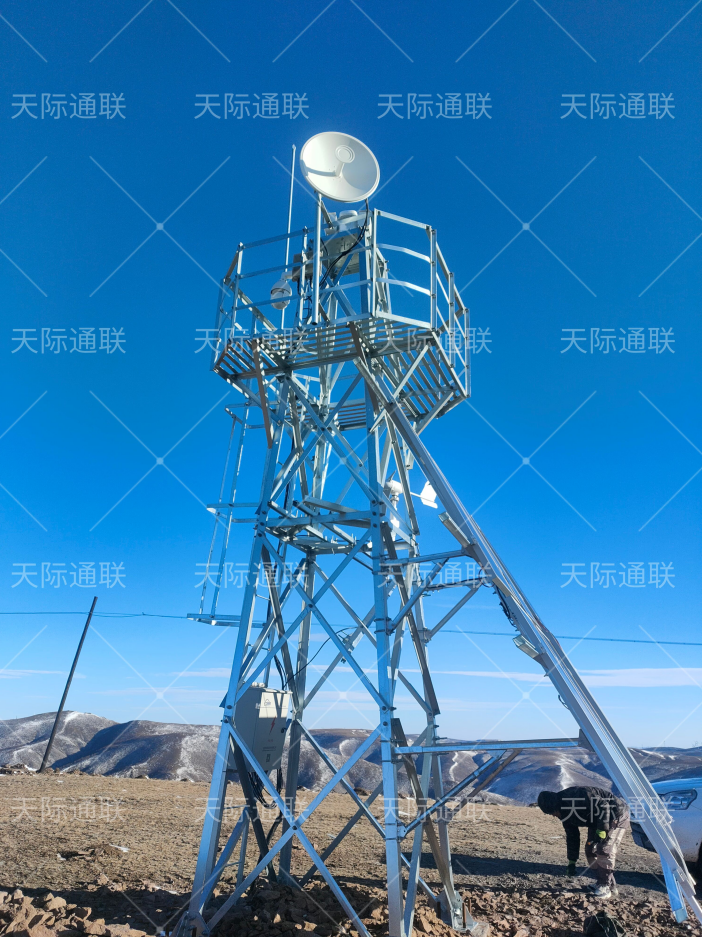

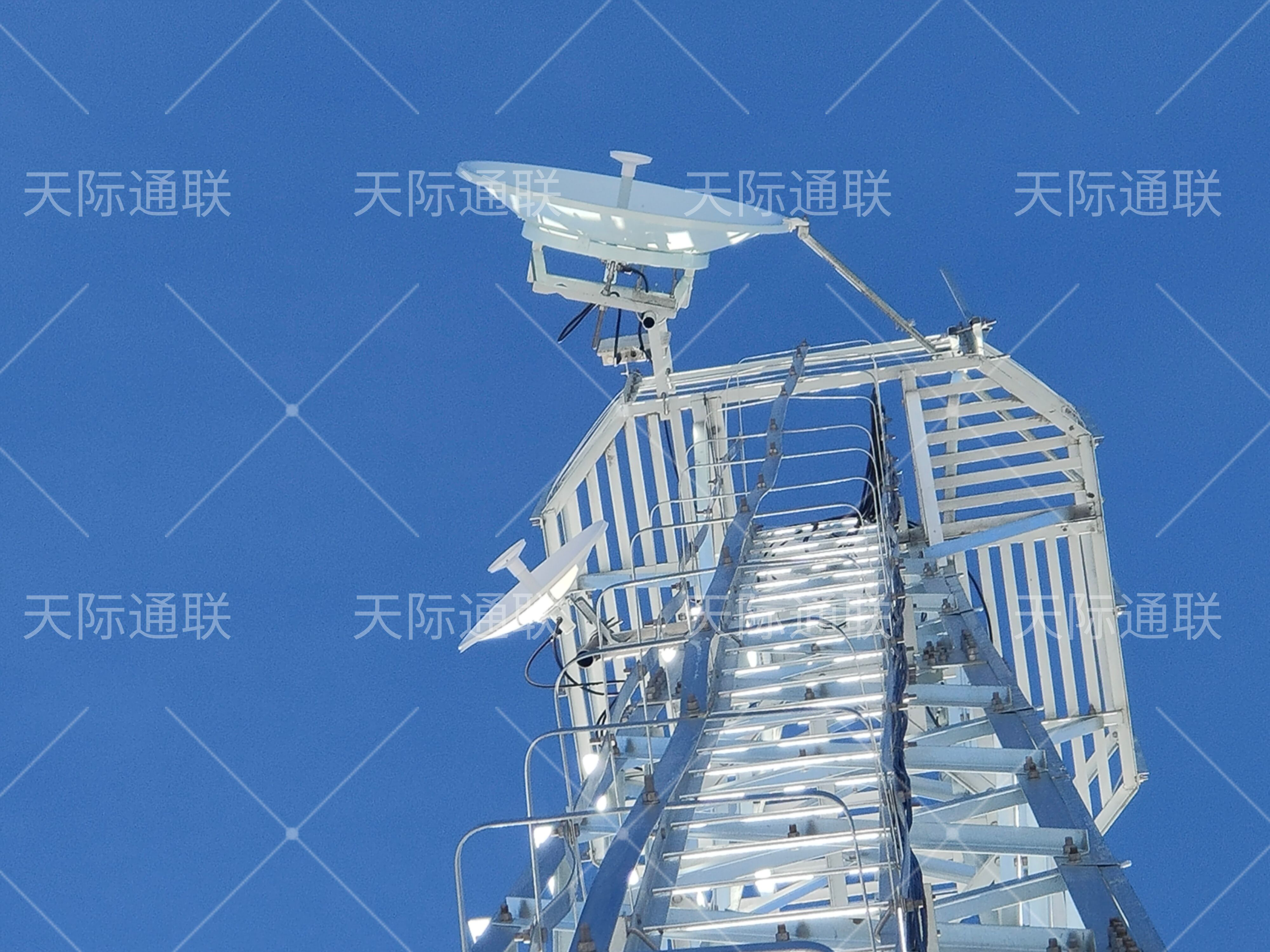

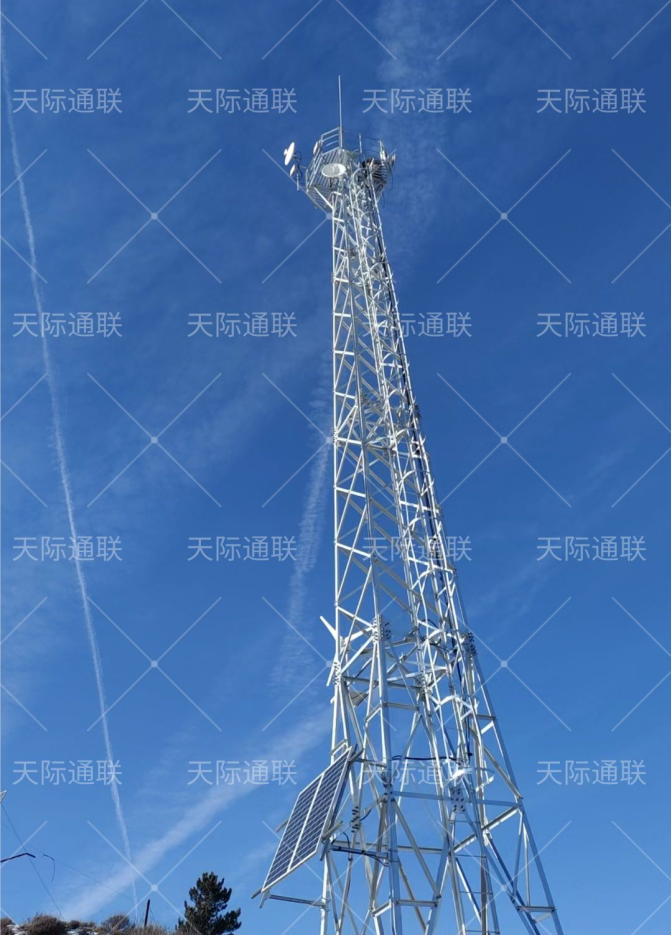

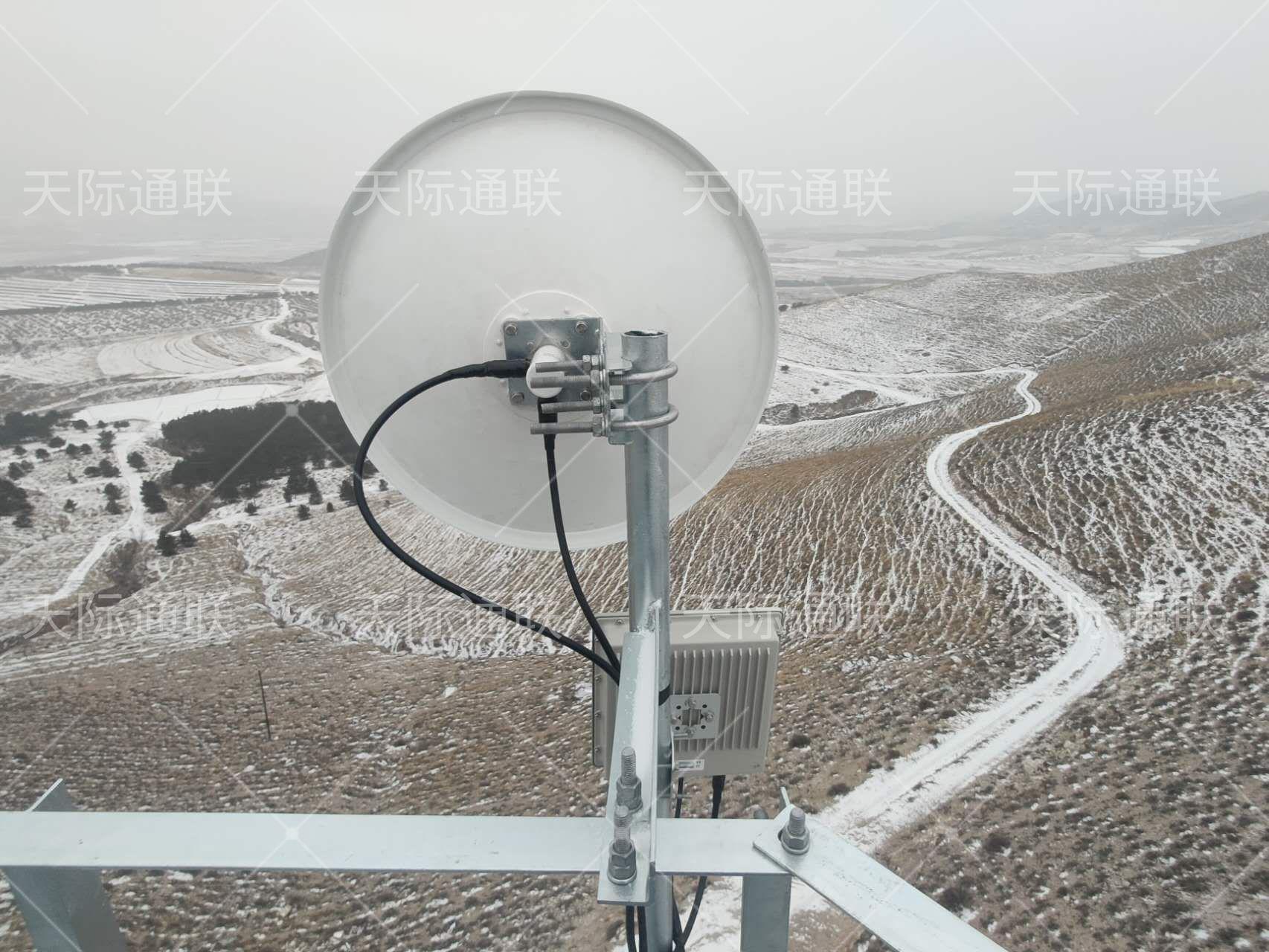

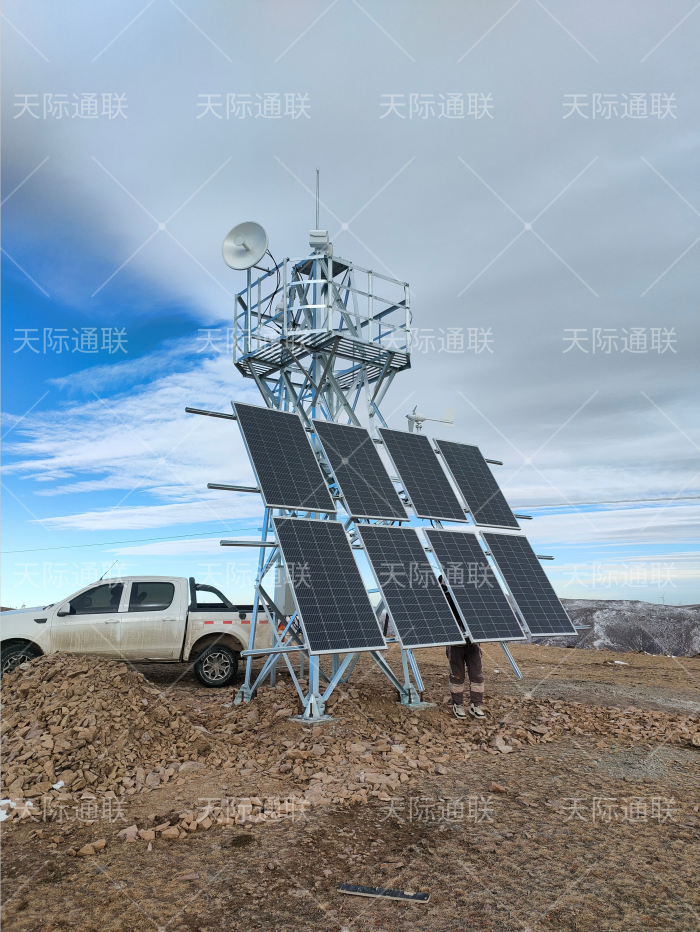

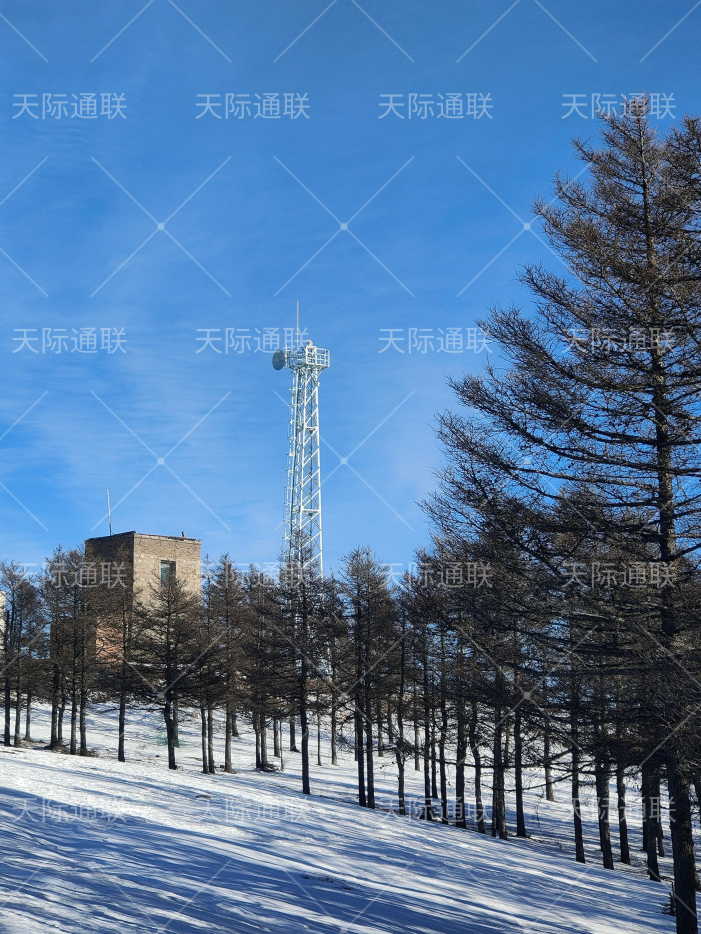

部分前端監控點位照片：

通過無線回傳的視頻效果：
