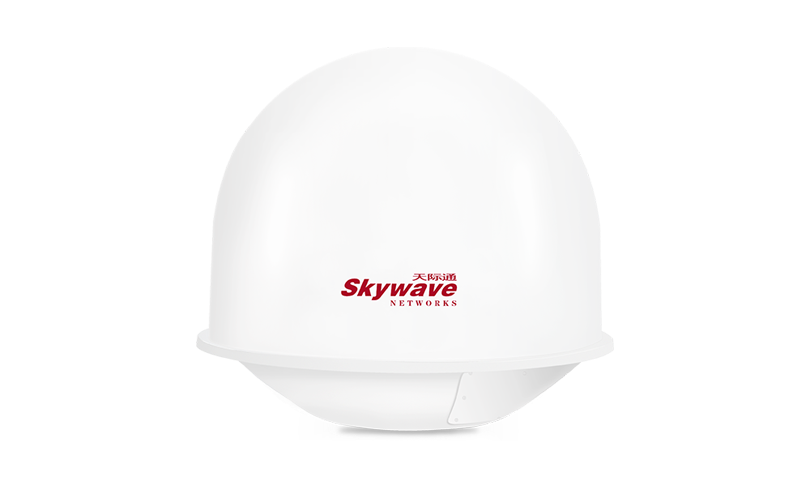

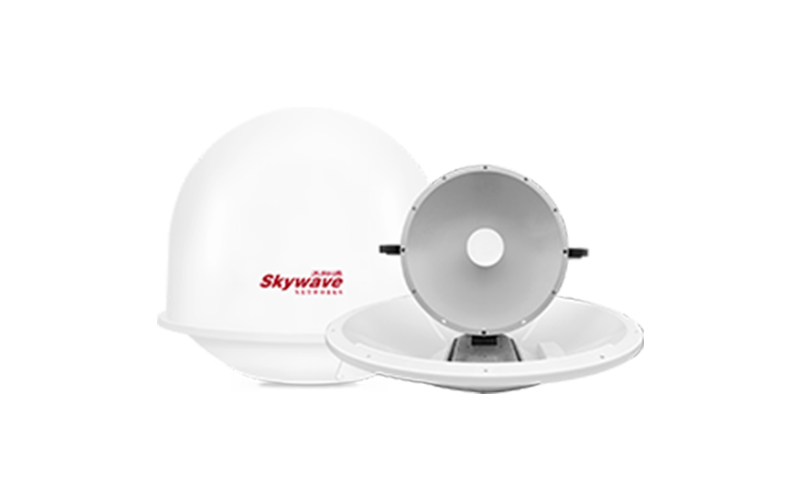

Skywave（天際通）SW8000-SATS60系列船載自動跟蹤系統，采用獨創的自動跟蹤算法、抗擺自穩算法，結合多軸伺服機械結構，高精GPS、高靈敏度陀螺儀等先進技術，克服船體在風浪中航行過程的運動和擺動帶來的天線角度和方位指向實時變動的問題，可以實現無線基站的實時位置自助跟蹤，最高指向精度可達0.18度，保證最佳接收信號強度，實現復雜海況惡劣環境下的船載無線通信的穩定可靠。廣泛支持岸載對船載、船載對船載等不同場合的應用需求。
SW8000-SATS60系列船載自動跟蹤系統的無線設備工作在5GHz免許可頻段，是一套符合IEEE 802.11a/n/ac標準的無線網絡系統，專為船載移動無線寬帶網絡通信而設計。產品基于IEEE802.11ac的MIMO（多進多出）技術，采用2T2R構架，支持無線傳輸速率高達867Mbps。支持在不同基站間的高速無縫漫游，先進的漫游算法和專門設計的自定義信號閥值功能，從而保證網絡的正常通信和數據的傳輸。射頻合并功率輸出最高可達2*500mW，靈敏度高達-98dBm，設備集成雙極化拋物面天線，特別適用于海上各種移動寬帶通信的應用。
SW8000-SATS60系列船載自動跟蹤系統支持點對點（PTP）和點對多點（PTMP）無線應用，具有無縫漫游（Seamless roaming）等無線功能；同時還支持WatchDog、NTP、WEB Server等功能，應用范圍廣泛，抗干擾能力強，帶寬高。采用ABS速率外殼全天候防風、防雷、防曬、防震以及散熱設計，擁有超強的免維護特性，基于以太網線供電技術，專門設計的支持8-30V寬范圍直流電源供電，使得系統可以廣泛應用在船載室外應用環境中。
系統優勢
u 穩定追蹤：獨創的自動跟蹤算法、抗擺自穩算法，可以滿足8級海況惡劣環境下的使用需求；
u 高精指向：多軸伺服機械結構，高精GPS、高靈敏度陀螺儀等先進技術，確保全方位高精度指向；
u 實時定位：采用高精度雙GNASS模塊，抗干擾能力強，能快速準確尋星及定位；
u 多點跟蹤：可內設多個跟蹤目標的經緯度坐標，自動切換跟蹤目標，滿足多基站場景下指向不同位置；
u 標準兼容：符合IEEE 802.11a/n/ac標準，采用MIMO、OFDM等先進技術；
u 穩定可靠：平均無故障時間大于300000小時，杜絕死機掉線等現象；
u 傳輸速率：無線速率高達867Mbps，實際速率最高可達400Mbps以上；
u 傳輸距離：高發射功率結合高接收靈敏度，最遠距離可達100公里以上；
u 無縫漫游：獨有的快速切換通信技術，在多基站網絡中，在移動過程中可以實現極速無縫漫游；
u 頻寬選擇：支持5/10/20/40/80MHz 多頻寬選擇，80MHz頻寬可提供高達867MBps的傳輸速率；
u 組網模式：支持點對點，點對多點等組網模式；
u TDMA協議：支持私有TDMA協議，可以有效提升點對多點無線傳輸效率；
u 帶寬管理：支持WMM（Qos），支持空口和有線接口的優先級映射，保證語音、視頻業務優先級；
u 帶寬指定：無線鏈路可固定分配上下行帶寬，支持非對稱帶寬，上下行帶寬可按任意比例調整；
u 天線校整：WEB界面自動顯示接收電平值，方便工程施工、測試；
u 一鍵還原：無需專業設置，任何人員都可以維護，擁有超強的免維護特性；
u 抗干擾性：采用BeamForming技術，可以更好抑制干擾，減少對網速的影響；
u 路由功能：可以跨三層通信，實現VLAN透傳（支持多達4096條VLAN通道）；
u NAT轉換：支持客戶端路由功能， 隱藏內部網絡，數據傳輸更安全；
u 網絡管理：基于WEB遠程管理或SNMP管理，支持配置文件導入/導出和軟件升級；
u 直流供電：支持千兆PoE直流供電，方便施工與維護；
u 功率可調：發射功率可調，最高達2*500mW高功率射頻輸出；
u 多重特性：支持波束成形（beamforming），支持空時分組碼（STBC），支持低密度奇偶校驗（LDPC）；
u 加密方式：支持WEP，WPA，WAP2，AES，TKIP，EAP和802.1X；
u 自動掃頻：支持動態頻率選擇(DFS)，能依周圍無線環境狀況，自動掃描選擇最佳信道；
u 工業外觀：防紫外線ABS外殼，IP65封裝，防塵防水、防風防曬設計，高低溫穩定性顯著；
u 部署簡易：可即插即用，搭配便捷的安裝部件，可實現設備的快速部署。
|
產品型號 |
SW8000-SATS60 |
|
射頻 |
|
|
頻段 |
IEEE802.11a/n/ac: 4920 ~ 6100 MHz |
|
信道 |
5MHz、10MHz、20MHz、40MHz、80MHz |
|
RF功率輸出 |
2*400mW |
|
靈敏度 |
802.11a：-98dBm@6Mbps，-81dBm@54Mbps 802.11n ：-96dBm@MCS0，-77dBm@MCS7 802.11ac ：-96 dBm @ MCS0，-72 dBm @ MCS9 |
|
調制方式 |
OFDM：BPSK QPSK 16-QAM 64-QAM 256-QAM DSSS：DBPSK DQPSK CCK |
|
數據和工作參數 |
|
|
最大工作速率 |
867Mbps |
|
自動速率選擇 |
802.11a（HT20）：6/9/12/18/24/36/48/54Mbps 802.11n（HT40）：30/60/90/120/180/240/270/300Mbps 802.11ac（HT80）：65/130/195/260/390/520/585/650/780/867Mbps |
|
標準 |
IEEE802.11a/n/ac，IIEEE 802.3u，IEEE 802.3d |
|
支持的協議 |
CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，SNMP，STP，NTP NDIS3，NDIS4，NDIS5 |
|
功能與管理 |
|
|
工作模式 |
Bridge、Station、Station WDS Station Bridge |
|
路由功能 |
靜態路由、動態路由 |
|
無線傳輸協議 |
802.11、私有協議 |
|
DHCP |
DHCP Client |
|
虛擬AP |
最多支持128個VWLAN |
|
終端接入數量 |
256 |
|
手機WIFI接入 |
支持 |
|
QoS質量保證 |
8級QoS優先級設置 |
|
負載均衡 |
支持 |
|
頻譜掃描 |
支持頻譜掃描分析功能 |
|
無縫漫游 |
支持 |
|
動態頻率選擇 |
支持動態頻率選擇（DFS） |
|
帶寬指定 |
無線鏈路可固定分配上下行帶寬 支持非對稱帶寬 上下行帶寬可按任意比例調整 |
|
信號強度指示 |
6級LED信號燈指示 |
|
虛擬AP |
最多支持128個VWLAN |
|
終端接入數量 |
256 |
|
看門狗 |
支持 |
|
一鍵還原 |
支持一鍵還原功能，無需專業設置 |
|
重啟復位 |
支持按時或定時重啟設備，支持硬件、軟件復位，一鍵復原 |
|
CPU溫度監測 |
支持實時顯示 |
|
主板電壓監測 |
支持實時顯示 |
|
帶寬測試 |
支持帶寬測試功能 |
|
SNMP管理 |
支持 |
|
基于Web管理 |
支持 |
|
基于 Web 管理 |
支持 |
|
安全特性 |
|
|
數據加密 |
WEP security: 64/128/152 bit WPA / WPA2/AES / TKIP/EAP |
|
小區加密 |
支持 |
|
802.1X |
支持 |
|
MAC 過濾 |
支持 |
|
SSID 隱藏 |
支持 |
|
用戶隔離 |
支持 |
|
硬件規格 |
|
|
CPU芯片 |
QCA9531/QCA9882 |
|
CPU主頻 |
650MHz |
|
內存 |
64MB DDR2 |
|
尺寸 |
122×110cm |
|
重量 |
50Kg |
|

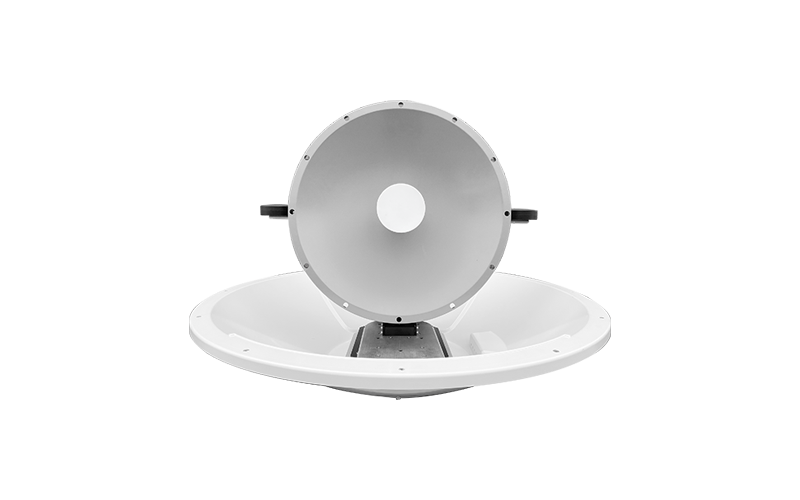

天線反射面直徑 |
60cm |
|
天線增益 |
30dBi雙極化拋物面天線 |
|
仰角范圍 |
-6~116° |
|
方位角范圍 |
0°~692° |
|
橫滾角范圍 |
±36° |
|
船體運動 |
橫滾±26°縱傾±16°偏航±8°@6秒內 |
|
追蹤速率 |
大于90°/秒 |
|
網絡接口 |
1*千兆PoE以太網口 |
|
環境要求 |
|
|
環境適應性 |
IP65一體化全封閉設計防塵防水 |
|
靜電保護 |
內置靜電放電保護：20KeV |
|
浪涌防護 |
共模：6KV，差模：2KV |
|
工作溫度 |
- 50℃ ~ + 80℃ |
|
儲存溫度 |
- 55℃ ~ + 90℃ |
|
工作濕度 |
0% ~ 95% |
