一、 電網輸電線路無線通信系統需求
1. 電網無線通信系統包含如下：
（1）電網輸電線路無線視頻監控系統：
輸電線路無線視頻監控系統采用在監測桿塔節點上安裝高清視頻攝像頭,無線網橋采用點對點、點對多點拓?fù)浼捌浣M合方式將輸電線路監測信息及數據回傳到各個變電站或有光纖節點的桿塔,桿塔再通過光纖回傳至變電站。變電站通過光纖專網將信息回傳到總部監測系統。
（2）電網輸電線路沿線Wi-Fi覆蓋系統：
輸電線路沿線Wi-Fi信號覆蓋，既可以方便桿塔上自帶無線模塊的傳感器接入Wi-Fi，把采集到信號傳輸?shù)街鲙掓溌飞现鸺壣蟼?，也方便巡檢人員攜帶Wi-Fi終端在鐵塔下接入Wi-Fi，控制和監測整條鏈路狀況，檢查本地和所有鏈路的視頻、圖像、傳感器信息，快速查看狀態和故障定位。
2. 技術難點
（1）電網輸電線路遍布全國各種地形區域，如：高海拔常年積雪地區，高溫沙漠地區，大濕度原始森林地區，沿海臺風暴雨地區，崇山峻嶺地區等。所以設備必須支持防潮，防雨，防塵、防腐蝕，耐高低溫，高海拔低氣壓等惡劣環境中正常運行；
（2）輸電線路較長的線路可達幾十甚至上百公里，涉及到無線多級中繼，無線通信鏈路需要備份鏈路保障數據可靠穩定傳輸。
（3）輸電線路在電流的作用下會產生磁場，尤其是高壓輸電線路上會產生強磁場，再加上本身的自帶的電場環境，對無線設備的抗電磁性能有超高的要求。
（4）由于電網輸電線路在野外環境，無線設備可能會遭遇自然界的雷擊現象以及桿塔自身產生的感應電和靜電都會對設備造成損壞，所以對設備的抗強脈沖，靜電保護等有一定的要求。
（5）輸電線路一旦建成就會使用幾十甚至上百年，對線路上的無線設備的要求 平均無故障工作時間（MTBF）應不低于 25 000小時；年均數據缺失率應不大于 1％。所以對設備的穩定性和使用壽命提出了很高的要求。
（6）由于輸電線路上的檢測設備及無線設備都是獨立于輸電路上的高壓，采用太陽能加電池的方式供電的，所以對設備功耗提出較高的要求。
二、 解決方案
1. 方案架構
輸電線路上的在線檢測裝備如：微氣象，桿塔傾斜，視頻監控，太陽能供電的情況，故障診斷點，位置信息等可通過無線網橋，或者無線網橋加光纖的方式傳輸至變電站，變電站再通過光纖鏈路上傳到地市級供電局的分站，然后再匯聚到省級公司總站。以下是網絡架構示意圖：

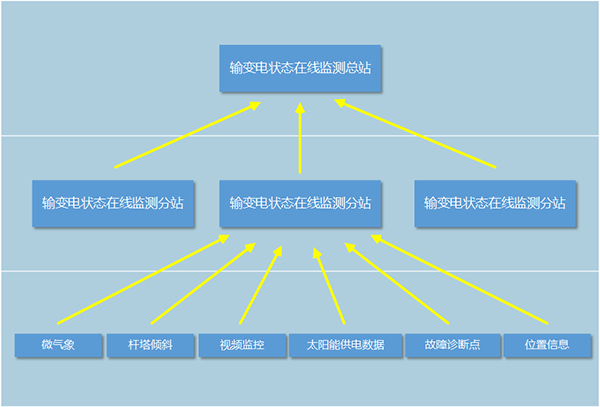

通信網絡架構示意圖
輸電線路分為一個一個的桿塔，無線采用點對點無線傳輸方式，每個桿塔安裝2臺無線網橋，并且采用網線連接，2臺無線網橋分別朝向前方和后方的桿塔（也同樣安裝2臺無線網橋），這樣沿每個桿塔，形成一對、一對的無線網橋串聯起來組網傳輸。
另外，方案設計沿一個一個的桿塔，部署兩套整體無線鏈路網絡，既：在每個桿塔上安裝4臺無線網橋，每2臺無線網橋“背靠背”形成一路無線鏈路，指向前方和后方，由此沿一個一個的桿塔，形成兩套無線鏈路網絡。
同時，兩套整體無線連接，也采用天際通無線網橋高穩定性的“交錯”無線組網方式，第一套無線鏈路是背靠背相鄰組網傳輸，第二套無線鏈路是背靠背“跳躍一個桿塔”無線組網傳輸。這樣部署方式，實現了天際通高穩定性的自愈無線組網技術，具體請見下文。

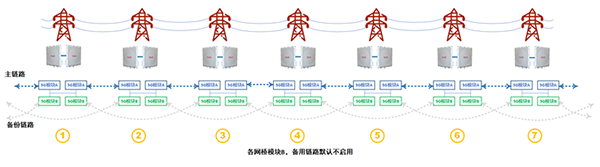

無線信號傳輸示意圖

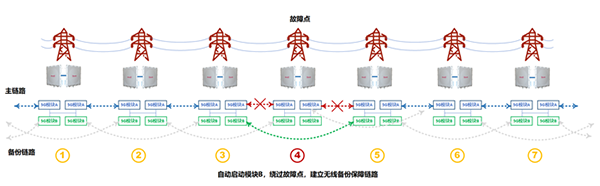

無線信號故障點傳輸示意圖
2. 方案優勢
（1）專業優質的服務團隊及完善的解決方案
天際通無線20多年在無線通信領域的深耕，豐富的經驗及完善的解決方案是無人能其右的。所打造的專業的無線WLAN系統，不僅為客戶提供了穩定可靠的網絡，更是縮減了客戶的安裝周期和減少后期維護等成本，更好的為客戶提供隨時隨地支持的貼身服務。
（2）點對點的組網方式，方案可行性強
方案采用點對點安裝，相鄰塔之間，可視性好，設備無線信號有保障，前期無需勘察即可出方案，可行情強。
（3）自愈組網技術
采用天際通高穩定性的自愈無線組網技術，無線網橋可隨意安裝到任何一個塔，通電后，無線通信鏈路自動連接。 出現故障后，可以自動修復鏈路，如上圖：7臺桿塔上的無線網橋正常傳輸，按照順序1---2---3---4---5---6---7連接，假如4號無線網橋斷電或者設備故障，3號無線網橋可以自動連接5號無線網橋。可以隨機拿來任何一個備用設備替換，如4號無線網橋斷電或故障，可以隨機拿來另一臺無線網橋設備，用來更換。無需任何調試。
（4）按照國家電網標準，定制化量產設備，高穩定性、高魯棒性
針對電力行業的特殊性，定制性能優異的電信級芯片，生產超級穩定的無線設備。按照國家電網最高標準，到第三方專業檢測機構，對無線設備的電磁兼容性，高低溫，浪涌，靜電保護等做了權威的檢測，并全部通過。此外設備IP68的超高防護等級、防雷設計等特性吸引國內大批電力行業的系統集成商使用，并在國家電網，南方電網多個省份大量使用。
|
